Kurven sammeln

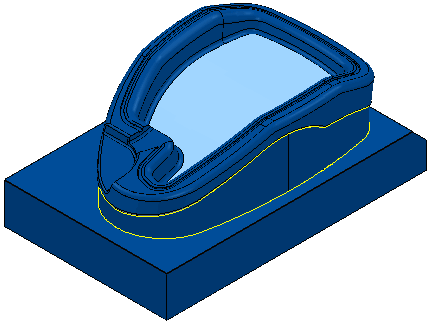

Dieses Beispiel verwendet das 5axisModel.dgk Modell im Beispiele-Ordner, bei dem ein Muster einige Segmente enthält.

1. Klicken Sie auf die Muster-Registerkarte > Erstellen-Gruppe > Muster, um ein neues Muster zu erstellen.

   Damit wird der restliche Teil der Muster-Registerkarte aktiviert.

2. Klicken Sie auf die Mustern-Registerkarte > Ändern-Gruppe > Kurveneditor, um die Kurveneditor-Registerkarte anzuzeigen.
3. Klicken Sie auf Kurveneditor-Registerkarte > Erstellen-Gruppe > Sammeln, um ausgewählte Kurven interaktiv in das aktive Muster zu kopieren.

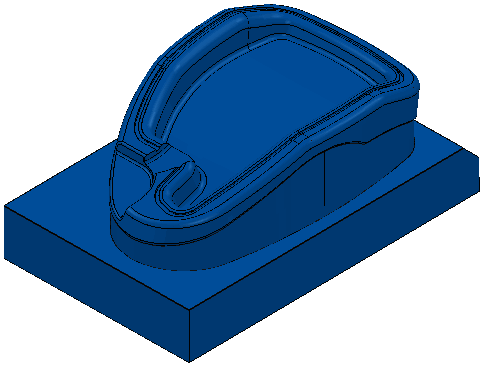

   Das Modell ändert die Farbe, sodass angegeben wird, dass nichts ausgewählt ist.



   Daraufhin wird die Sammeln-Symbolleiste angezeigt.

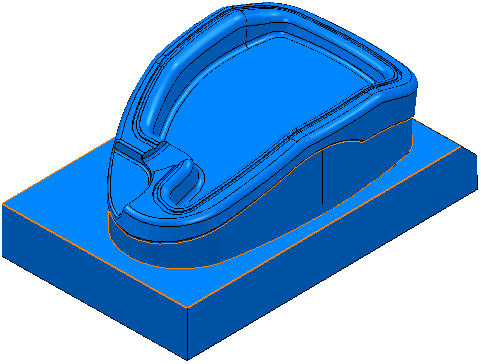

4. Wählen Sie die Kurven oder Flächen aus, um die Grenzlinie festzulegen.



5. Klicken Sie auf , um die gesammelten Kurven zu übernehmen.
