So begrenzen Sie eine Grenzlinie anhand einer bestehenden Grenzlinie

Wählen Sie die Begrenze Grenzlinie-Option aus, wenn Sie eine neue Grenzlinie anhand einer bestehenden Grenzlinie begrenzen möchten. Diese Optionen sind nur für die Grenzlinien Restmaterial, Gewählte Fläche, Flach, Umriss, Kollisionssicher und Restmaterial am Rohteilmodell verfügbar.

• Trimmgrenzlinie-Liste — Wählen Sie eine bestehende Grenzlinie aus der Liste aus, um sie in eine Trimmgrenzlinie umzuwandeln.
• Innen — Wählen Sie diese Option aus, damit sich die neue Grenzlinie innerhalb der Trimmgrenzlinie befindet.
• Außen — Wählen Sie dies, damit sich die neue Grenzlinie außerhalb der Trimmgrenzlinie befindet.

Anmerkung: Die Trimmgrenzlinie kann nicht von einer anderen Grenzlinie getrennt werden.

Dieses Beispiel veranschaulicht, wie Sie eine Grenzlinie aus gewählten Flächen erstellen. Es wird das cowling.dgk-Modell im Beispiele-Ordner verwendet.

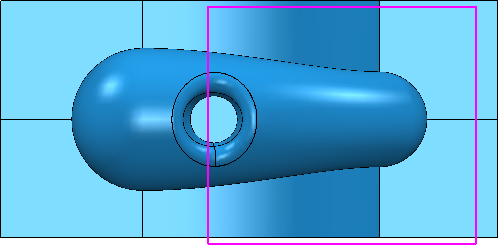

1. Erstellen Sie eine einfache benutzerdefinierte Grenzlinie:

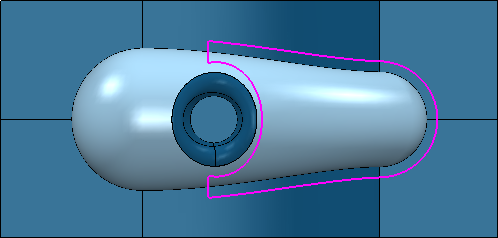

2. Erstellen Sie eine Grenzlinie aus gewählten Flächen mit:
   1. Grenzlinie begrenzen ausgewählt.
   2. Die benutzerdefinierte Grenzlinie als Ihre Trimmgrenzlinie.
   3. Innen ausgewählt.



3. Die Auswahl von Außen statt Innen führt zu:



4. Legen Sie eine Grenzlinie aus gewählten Flächen an, bei der die Option Grenzlinie begrenzen abgewählt ist.
