Auswahl-Darstellung

Verwenden Sie die Optionen auf der Netz-Werkzeuge-Registerkarte > Auswahl-Gruppe > Auswahl-Darstellung, um die Dreiecke anzugeben, die sichtbar sind.

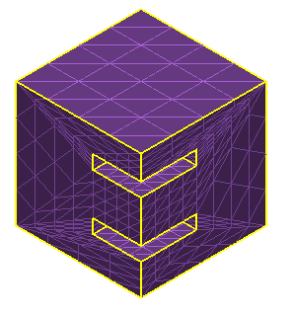

Das folgende Beispiel zeigt das Ergebnis dieser Optionen:

1. Wählen Sie das Netz aus.
2. Klicken Sie auf Netz-Werkzeuge-Registerkarte > Auswahl-Gruppe > Auswahl-Darstellung, und wählen Sie eine der folgenden Optionen:
   • Oben – Wählen Sie diese Schaltfläche aus, um die Dreiecke (sichtbare und unsichtbare) im oberen Teil des Netzes auszuwählen.
   • Sichtbar – Wählen Sie diese Schaltfläche aus, um die sichtbaren Dreiecke im oberen Teil des Netzes auszuwählen.
   • Alle – Wählen Sie diese Schaltfläche aus, um alle Dreiecke (sichtbare und unsichtbare) im ausgewählten Teil des Netzes auszuwählen.
3. Wählen Sie einen Bereich des Modells mit dem Auswahlrahmen aus:



4. Drehen Sie das Modell, um die ausgewählten Dreiecke zu sehen:

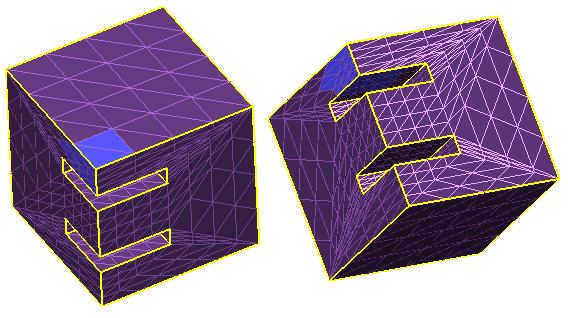

   • Bei Verwendung der Netz-Werkzeuge-Registerkarte > Auswahl-Gruppe > Auswahl-Darstellung > Oben ergibt sich folgende Auswahl:

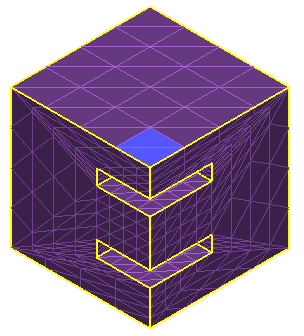

   • Bei Verwendung der Netz-Werkzeuge-Registerkarte > Auswahl-Gruppe > Auswahl-Darstellung > Sichtbar ergibt sich folgende Auswahl:

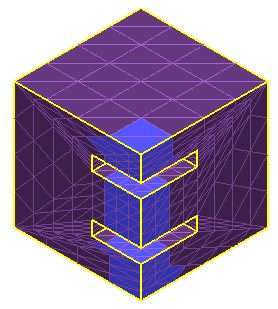

   • Bei Verwendung der Netz-Werkzeuge-Registerkarte > Auswahl-Gruppe > Auswahl-Darstellung > Alle ergibt sich folgende Auswahl:
