Verwenden Sie die Optionen auf der Ändern-Registerkarte > Projizieren-Gruppe, um Kurven auf eine Ebene oder Punkte auf eine Fläche oder ein Netz zu projizieren, indem Sie die Projektionsachse und Koordinaten festlegen.
Verwenden Sie die Option Ebene zum Projizieren der folgenden Objekte auf eine Ebene an einem bestimmten Punkt entlang einer Achse:
- Drahtmodellobjekte
- Punkte auf Kurven, zusammengesetzte Kurven und Oberflächenkurven.
- Ganze Laterale und Longitudinale auf Oberflächen
So projizieren Sie Objekte auf eine Ebene
- Wählen Sie Objekte aus.
- Wählen Sie Ändern-Registerkarte > Projizieren-Gruppe > Kurve.
Das Dialogfeld Objekte projizieren wird angezeigt.
- Wählen Sie die Achse aus, an der Sie projizieren möchten.
- Geben Sie im Feld Position entlang Achse die Koordinaten einer Ebene entlang der Achse ein.
- Wenn Sie eine Kopie des Originals behalten möchten, wählen Sie Kopie aufheben aus.
- Klicken Sie auf OK, um die Objekte auf die definierte Ebene zu projizieren.
So projizieren Sie Punkte entlang der Hauptachse auf Flächen
- Stellen Sie sicher, dass die Hauptachse des aktuellen Arbeitsraums in die richtige Richtung zeigt.
- Wählen Sie die Punkte und Flächen aus.
- Klicken Sie auf Ändern-Registerkarte > Projizieren-Gruppe > Punkte.

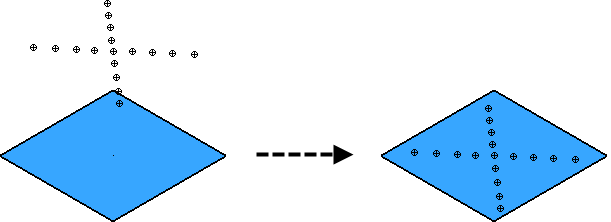

Die Punkte werden auf die Fläche entlang der Hauptachse projiziert:
