Sie können Entformkurven von Oberflächen, Volumenmodellen und Komponenten erstellen. Eine Entformkurve wird verwendet, um eine Formschräge zu erstellen.

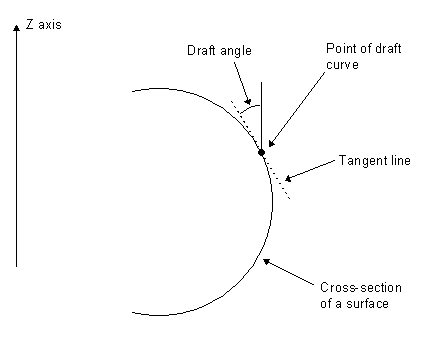

Die Punkte der Entformkurve werden entlang einer Fläche bestimmt. Die Punkte werden als Positionen auf der Fläche verwendet, auf der die Tangente den Entformungswinkel mit der Achse senkrecht zur Hauptebene bildet, wie unten gezeigt:
Entformkurven werden für Volumenmodelle und Komponenten ähnlich erstellt.
So erstellen Sie Entformkurven
- Wählen Sie die Oberflächen, Volumenmodelle und Komponenten aus.
- Klicken Sie auf Drahtmodell-Registerkarte > Von der Auswahl-Gruppe > Entformkurve.
- Verwenden Sie das Dialogfeld Entformung zum Definieren der Entformkurve:
Entformungswinkel – Geben Sie den Entformungswinkel ein.
Als zusammengesetzte Kurve erstellen - Wählen Sie diese Option aus, um die Entformkurve als zusammengesetzte Kurve zu erstellen. Wählen Sie diese Option ab, um diese als Drahtmodellkurven zu erstellen. Die Farbe der Drahtmodellkurven entspricht den darunterliegenden Flächen.
- Klicken Sie auf OK, um die Entformkurven zu generieren.
