Messen von Winkeln

So messen Sie Winkel mithilfe des Rechners

1. Klicken Sie in der Statusleiste auf die Schaltfläche Rechner .
2. Klicken Sie auf die Schaltfläche Nebenwinkel messen oder Hauptwinkel messen , um den Nebenwinkel oder Hauptwinkel zu messen.
3. Messen Sie den Winkel eines der folgenden Objekttypen, wie unten beschrieben:
   • Eine Linie:

     Positionieren Sie den Cursor über der Linie, um den Nebenwinkel und Hauptwinkel anzuzeigen (der nicht ausgewählte Winkeltyp wird in Klammern angezeigt).



     Klicken Sie auf die Linie an der gleichen Position, um den ausgewählten Winkeltyp in das Dialogfeld Rechner einzugeben.

   • Zwischen zwei Linien:

     Nebenwinkel Hauptwinkel

     Wählen Sie erst die eine und dann die andere Linie aus. Der Wert des ausgewählten Winkeltyps wird in das Dialogfeld Rechner eingegeben.

     Anmerkung: Sie können den Winkel zwischen zwei Linien messen, die nicht auf derselben Ebene liegen, sich jedoch im Raum schneiden würden. Der Winkel wird zwischen den Enden der beiden Linien gemessen, die vom Schnittpunkt abgehen, und basiert auf der Ebene, auf der sich die Linien schneiden würden. Wenn Sie zwei Linien auswählen, die sich nicht im Raum schneiden würden, wird der Winkel beim Auswählen einer Linie und einer Position gemessen (siehe unten). Dabei wird die erste Linie und die auf der zweiten Linie ausgewählte Position verwendet.
   • Bogen:

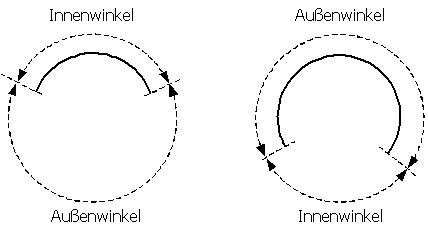

     Der Haupt- und Nebenwinkel sind die Spannen des Sektors des Bogens und des fehlenden Sektors des Bogens, wie unten dargestellt:

     Positionieren Sie den Cursor über dem Bogen, um den Nebenwinkel und Hauptwinkel anzuzeigen (der nicht ausgewählte Winkeltyp wird in Klammern angezeigt):

     Klicken Sie auf den Bogen, um den Wert des ausgewählten Winkeltyps in das Dialogfeld Rechner einzugeben.

   • Zwischen einer Linie und einer angegebenen Position:

     Wählen Sie eine Linie aus. Ein Gummibandwinkel wird vom ausgewählten Ende der Linie zum Cursor angezeigt. Beim Bewegen des Mauszeigers ändert sich der Gummibandwinkel:

     Verwenden Sie diesen Gummibandwinkel als Führung zur Bestimmung des Winkels, der gemessen werden soll.

     Klicken Sie auf eine Position, um den Wert des ausgewählten Winkeltyps in das Dialogfeld Rechner einzugeben.

     Anmerkung: Der Winkel wird in der Ebene berechnet, die aus den beiden Endpunkten der Linie und der Position besteht.
   • Mithilfe von drei Positionen:

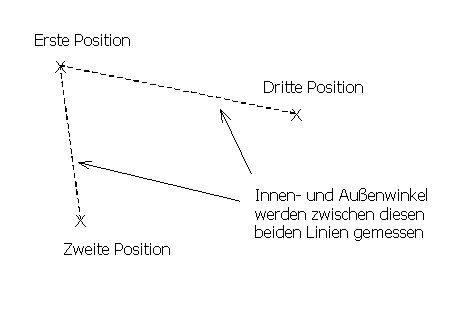

     Legen Sie drei Positionen zum Definieren von zwei Linien fest, wie unten dargestellt. Der Haupt- und Nebenwinkel wird zwischen diesen beiden Linien gemessen:

     Wenn Sie auf die erste Position klicken, wird ein Gummibandwinkel von der Position zum Cursor angezeigt. Nutzen Sie diesen als Führung, und wählen Sie die zweite und dritte Position aus. Der Wert des ausgewählten Winkels wird in das Dialogfeld Rechner eingegeben, wenn Sie auf die dritte Position klicken.

     Anmerkung: Der Winkel wird in der Ebene berechnet, die aus den beiden Endpunkten der Linie und der Position besteht.
