Allgemeine Baugruppenoptionen

Verwenden Sie die Seite Allgemein im Dialogfeld Optionen, um die Vorgänge der Baugruppenmodellierung zu definieren.

1. Klicken Sie auf Datei > Optionen > Anwendungsoptionen > Baugruppe > Allgemein.
2. Mit den folgenden Optionen steuern Sie die allgemeinen Vorgänge der Baugruppenmodellierung:

• Automatischer Verknüpfungsfaktor — Geben Sie den Faktor ein, um den das ursprüngliche Begrenzungsrechteck der Geometrie des Komponenten wächst. Wenn sich eine Verknüpfung außerhalb des Begrenzungsrechteck befindet, wird diese nicht in die Komponentendefinition eingeschlossen.

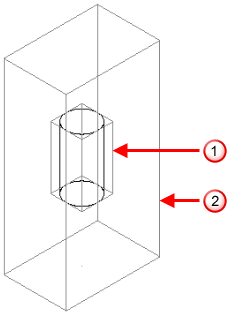

Ursprüngliches Begrenzungsrechteck der Geometrie der Komponentendefinition Begrenzungsrechteck, wenn ein Automatischer Verknüpfungsfaktor von 2 angewandt wird.

• Neuen Baugruppen-Dialog anzeigen – Wählen Sie diese Option, um das Dialogfeld Neue Baugruppe erstellen zu öffnen, wenn Sie eine Komponente erstellen und keine aktuelle Baugruppe vorhanden ist. Die Option In einem neuen Modell erstellen im Formular Neue Baugruppe erstellen ist abgeschaltet, da Sie das Volumenmodell aus dem aktuellen Modell verwenden können.

  Deaktivieren Sie diese Option, um die neue Baugruppe automatisch mit einem Standardnamen zu erstellen. Beschreibung und Kategoriename sind auf <keine> eingestellt.

• Volumenmodell-Ebene zum Erstellen einer Komponente verwenden — Wählen Sie diese Option aus, um Komponenten auf der Ebene des Quell-Volumenmodells zu erstellen, wenn Sie Komponenten direkt vom Volumenmodell erstellen. Wenn Sie eine Komponente geändert haben, werden die Volumenmodelle der Komponentendefinition auf die Ebene des geänderten Komponenten verschoben. Wenn Komponenten in Volumenmodelle umgewandelt werden, werden die Volumenmodelle auf der Komponenten-Ebene erstellt.

  Deaktivieren Sie diese Option, um Komponenten in der aktuellen Ebene zu erstellen.

• Nicht übereinstimmende Elementbezüge bei Änderungen umwandeln — Wählen Sie diese Option aus, um eine Beziehung zu ändern oder zu entfernen, um eine Komponente verschieben zu können. Deaktivieren Sie diese Option, um alle Beziehungen beizubehalten und die neue Position der sekundären Komponente zu beschränken.
• Dialog PowerMerkmale erzeugen öffnen – Wählen Sie diese Option, um das Dialogfeld PowerMerkmale erstellen anzuzeigen, wenn Sie PowerMerkmale erstellen aus dem Kontextmenü der Quell- oder Ziel-Komponente auswählen.

  Wenn diese Option deaktiviert ist, wird das Dialogfeld nicht angezeigt und eine der folgenden Aktionen wird durchgeführt, wenn Sie PowerMerkmale erstellen aus dem Kontextmenü der Komponente auswählen:

  • Wenn Sie eine Zielkomponente auswählen, erzeugt PowerMerkmale erstellen PowerMerkmale für alle Quellkomponenten, die sich mit der Zielkomponente schneiden.
  • Wenn Sie eine Quellkomponente auswählen, erzeugt PowerMerkmale erstellen PowerMerkmale für alle Zielkomponenten, die sich mit der Quellkomponente schneiden.
  Anmerkung: Diese Option steuert außerdem das Verhalten das Formulars PowerMerkmale löschen.
• Verwaiste PowerMerkmale speichern — Wenn Sie eine Komponente löschen, die als einzige mit einem bestimmten PowerMerkmal assoziiert wird, ist das PowerMerkmal verwaist.

  Wählen Sie diese Option, um das verwaiste PowerMerkmal als abgelaufen zu markieren. Das verwaiste PowerMerkmal wird aus dem Baum entfernt, wenn Sie PowerMerkmale erstellen aus dem Kontextmenü 'Baugruppe' auswählen.

  Wählen Sie diese Option ab, um das verwaiste PowerMerkmal aus dem Baugruppenbaum zu entfernen.

• Lokale Kopie der Komponentendefinition erstellen – Dies steuert die Einstellung von Lokale Kopie der Komponentendefinition erstellen im Dialogfeld Komponente hinzufügen.
  • Wenn ausgewählt, ist die Option im Dialogfeld Komponente hinzufügen immer ausgewählt.
  • Wenn abgewählt, ist die Option im Dialogfeld Komponente hinzufügen immer abgewählt.
• Verwenden Sie den Abschnitt Texterstellung aus Eigenschaften zum Anpassen des Formats des Texts, der aus den Komponentendefinitionen generiert wird:
• Zeichenkettenformat – Geben Sie das Textformat ein, das aus den Komponenteneigenschaften erzeugt wird. Dieser Text wird verwendet, wenn Sie die Komponenteneigenschaften im Modell anzeigen. Die Vorgabeeinstellung ist Eigenschaftsname : Wert.
• Unbenannte Eigenschaftszeichenkette — Verwenden Sie diese Option, um die Eigenschaften festzulegen, deren Name angezeigt werden soll. In jeder Vorsilbe in dieser Liste ist der Eigenschaftwert enthalten, aber der Eigenschaftname wird nicht angezeigt.
