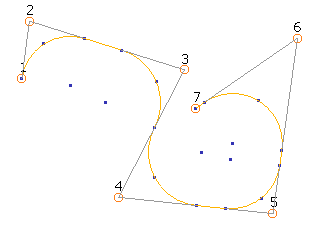

Verwenden Sie das folgende Modell, um die Auswirkungen der Verwendung von Verwalten-Registerkarte > Zieh-Modus-Gruppe > Optionen Bogen wechseln im 2D-Änderungsmodus zu sehen:
Versuchen Sie mithilfe dieses Modells Folgendes nacheinander:

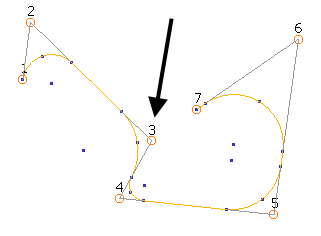

- Verschieben Sie mit Verwalten-Registerkarte > Zieh-Modus-Gruppe > abgewählter Option Bogen wechseln (Vorgabe) Punkt 3 an die folgende Position:
Beim Verschieben von Punkt 3 sind die Radien A und B konstant, bis es nicht mehr möglich ist, die Radien beizubehalten und die Kurve zu ändern. Von diesem Punkt an werden die Radien entsprechend geändert, um die Integrität der Kurve zu erhalten.

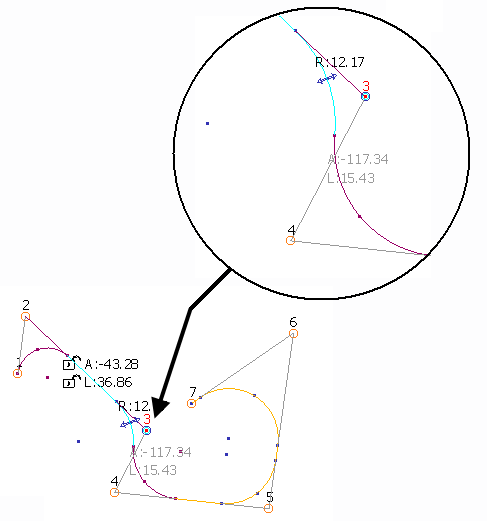

- Verschieben Sie mit Verwalten-Registerkarte > Zieh-Modus-Gruppe > ausgewählter Option Bogen wechseln Punkt 3 an die folgende Position:
Beim Verschieben von Punkt 3 werden die Radien A und B beibehalten. Dabei wird der Schnittpunkt entlang der Kurve verschoben, um die Radien konstant halten zu können.
