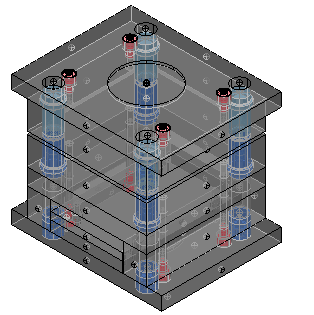

Sie können automatisch Detailzeichnungen von Bohrplänen aus einer Baugruppe erstellen. Sie können Bohrpläne für eine Formenaufbaukonstruktion ähnlich der folgenden erstellen:
- Klicken Sie auf Entwurf-Registerkarte > Zeichnung-Gruppe > Komponentenzeichnungen. Das Dialogfeld Komponentenzeichnungen wird angezeigt.
- Legen Sie die Optionen im Dialogfeld je nach Bedarf fest.
- Klicken Sie auf OK

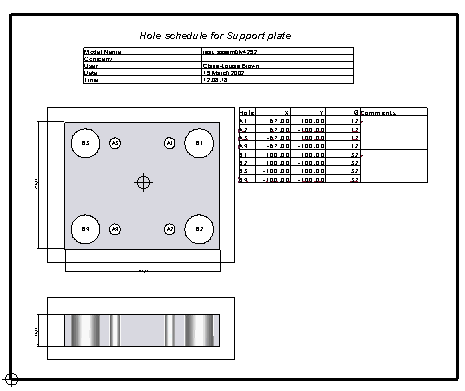

Eine Zeichnung wird für jede Platte in der Baugruppe mit Folgendem erstellt:
- Zwei Ansichten der Platte: Ansicht von oben und Seitenansicht
- Bemaßungen der Platte (nur für Formen)
- Bohrplan und Beschriftungen
Sie können zum Anpassen der Zeichnungen die Modellvorlage component_drawing_template.psmodel verwenden.
