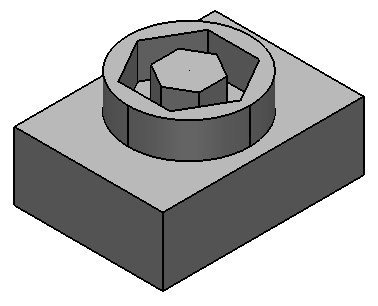

Das folgende Beispiel zeigt das Erstellen einer Erhebung aus verschachtelten Konturen:
- Erstellen Sie einen Quader, und stellen Sie sicher, dass er aktiv ist.
- Erstellen Sie einen vollen Bogen und zwei Polygone auf derselben Ebene wie der Quader (die Option Erstelle zusammengesetzte Kurve im Dialogfeld Polygon muss ausgewählt sein):
- Wählen Sie den Quader, den Bogen und Polygone aus.
- Klicken Sie auf Volumenmodell-Registerkarte > Merkmal-Gruppe > Erhebung, um das Dialogfeld Volumenerhebung zu öffnen.
- Klicken Sie auf
für Gruppenkonturen in Regionen. - Klicken Sie auf OK.
