Mit dieser Option können Sie überprüfen, ob eine Formkonstruktion Hinterschnittbereiche enthält. Hinterschnittbereiche zeigen, wo es schwierig wäre, das Bauteil von der Form zu trennen.
Mit der Hinterschnitt-Schattierung können Sie Kosten reduzieren, da Sie das Modell noch vor der Fertigung auf Hinterschnittbereiche prüfen können. Wenn Hinterschnittbereiche gefunden werden, können die Flächen angepasst werden, um diese zu entfernen.
Die Hinterschnitt-Schattierung zeigt den Entformungswinkel an allen Punkten auf der Fläche an. Der Entformungswinkel wird zwischen der Flächennormalen und der Trennebene gemessen. Die Trennebene ist die XY-Ebene des aktuellen Arbeitsraums.

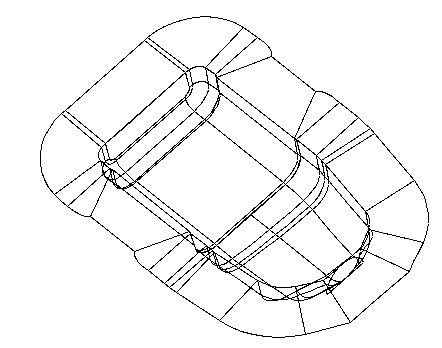

Nehmen Sie an, wir haben die folgende Formkonstruktion:
Wir können mit der Hinterschnitt-Schattierung Bereiche anzeigen, in denen es schwierig bzw. unmöglich ist, das Formwerkzeug zu extrahieren:
- Legen Sie den erforderlichen minimalen Entformungswinkel im Textfeld Entformungswinkel auf der Seite Flächenanalyse im Dialogfeld Optionen fest.
Das Dialogfeld Optionen wird angezeigt, wenn Sie Datei > Optionen > Anwendungsoptionen wählen.
- Klicken Sie auf Visualisierung-Registerkarte > Schattierung-Gruppe > Hinterschnitt.
Das Modell wird nun in drei Farben schattiert, um Hinterschnittbereiche anzuzeigen:
Rot – Ein Warnhinweis, dass der Bereich hinterschnitten ist, da der Entformungswinkel kleiner als der erforderliche Mindestwinkel ist.
Gelb – Ein Warnhinweis auf einen möglichen Hinterschnitt, da der Entformungswinkel größer als, jedoch innerhalb eines bestimmten Warnwinkels des erforderlichen Mindestwinkels ist.
Grün – Dieser Bereich befindet sich außerhalb von Hinterschnitten.

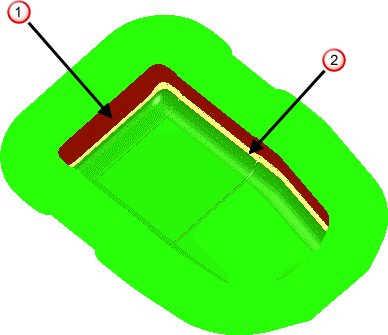

Die Form wird wie folgt schattiert:
Passen Sie die Flächen in Rot
(und möglicherweise Gelb
) an, um Hinterschnitt zu vermeiden.
