Verrundung zwischen zwei unstetigen Ecken auf einer einzelnen Kurve

So erstellen Sie eine Verrundung zwischen zwei unstetigen Ecken auf einer einzelnen Kurve

1. Klicken Sie auf Drahtmodell-Registerkarte > Erstellen-Gruppe > Verrundung > Getrimmte Übergangskurve.

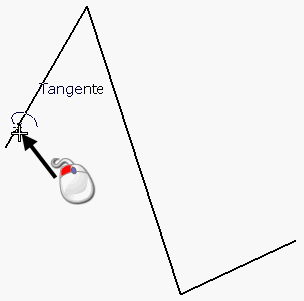

2. Klicken Sie auf die erste Position, um die Starttangente der Kurve zu bestimmen.

   Wenn der Mauszeiger über ein Drahtmodellobjekt bewegt wird und der Intelligente Cursor aktiviert ist, erscheint das Wort Tangente dort, wo Tangentialität definiert ist. Ansonsten (z. B. wenn Ende angezeigt wird) nimmt das Programm an, dass ein Startpunkt bestimmt wird.

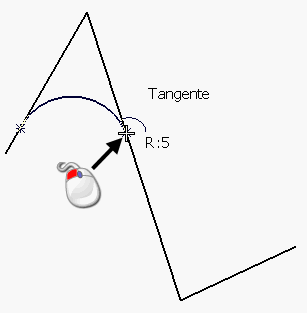

3. Klicken Sie auf die zweite Position, um die Endtangente der Kurve dort festzulegen, wo der Übergang definiert werden muss.

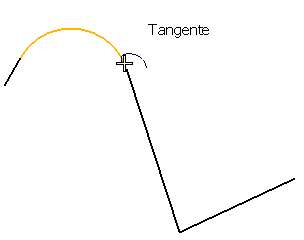

4. Die neue Verrundungskurve wird erstellt, und die Objekte werden getrimmt. Es ist eine Bezierkurve mit zwei Punkten.



Anmerkung: Wenn die Option Anwendereingabe zu Trimmlösungen anfordern auf der Seite Kurven im Dialogfeld Optionen ausgewählt ist, wird das Dialogfeld Trimmlösung angezeigt. Hier können Sie jede der 8 getrimmten Verrundungslösungen anzeigen.
