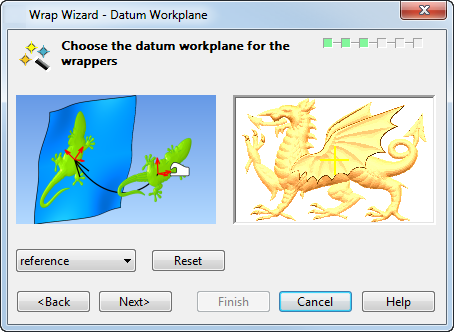

Verwenden Sie die Seite Bezugsarbeitsebene, um die Arbeitsebene für die Aufwicklung auszuwählen.
- Referenz – Dies ist eine Referenzarbeitsebene, die automatisch in der Mitte der Aufwicklung bei Z0 erstellt wird. Die Aufwicklung wird auf das Zielvolumenmodell oder die Zielfläche in einer Position relativ zu dieser Referenzarbeitsebene aufgewickelt.
Wenn sich diese Referenzebene nicht an der richtigen Position befindet, müssen Sie diese unter Umständen mit an der offenen Fläche der Aufwicklungen ausgerichteter XY-Ebene explizit festlegen.
- Global – Bezieht sich auf die globale Arbeitsebene. Die Aufwicklung wird in einer Position relativ zu der globalen Arbeitsebene auf dem Zielmodell aufgewickelt.
- Zurücksetzen – Klicken Sie, um die Referenzarbeitsebene auf die Arbeitsebene der Auswahl zurückzusetzen.
- Weiter – Zeigt die Seite Aufwickelverfahren des Aufwickel-Assistentenan.
