Prüfen von Flächen

Sie können ein Volumenmodell, eine Fläche oder eine Komponente prüfen und die folgenden Prüfdaten anzeigen:

• Koordinaten
• Flächennormale
• Entformungswinkel – Gemessen von der Hauptebene zur Normalen des Punkts auf der Fläche unter dem Cursor.
• Krümmung – Sie können die Krümmung folgendermaßen anzeigen:
  • Als Maximal- und Minimalwerte
  • Als Werte entlang der parametrischen T- oder U-Richtung
  • Als Radius- oder Krümmungswerte

  Durch Auswahl der entsprechenden Optionen für Krümmungsart und Darstellen als auf der Seite Flächenanalyse im Dialogfeld Optionen.

So zeigen Sie Prüfdaten an

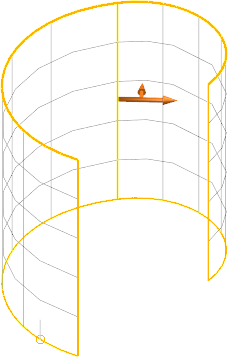

1. Wählen Sie ein Volumenmodell, eine Fläche oder Komponente aus. Zum Beispiel:



Tipp: Sie können mehr als ein Element auswählen.
2. Klicken Sie auf Visualisierung-Registerkarte > Werkzeuge-Gruppe > Flächenprüfung.
3. Klicken Sie auf eine Position auf der ausgewählten Fläche. Der Pfeil für die Flächennormale wird angezeigt, und der Entformungswinkel und die Krümmungswerte der Position werden unter dem Cursor angezeigt:
4. Wählen Sie Datei > Optionen > Anwendungsoptionen > Werkzeuge > Analyse, und verwenden Sie die Seite Flächenanalyse, um die Daten anzugeben, die angezeigt werden.
5. Ziehen Sie den Cursor über die Fläche, um die Daten an verschiedenen Positionen anzuzeigen.

   Wenn mehrere Elemente ausgewählt sind, können Sie den Cursor von einem Element zum anderen ziehen.

6. Um Flächenprüfdaten zu erfassen, halten Sie die Maustaste gedrückt und drücken die EINGABETASTE. Wiederholen Sie den Vorgang zur Erfassung von Daten für mehrere Positionen.
7. Klicken Sie auf Visualisierung-Registerkarte > Werkzeuge-Gruppe > Flächenprüfung, um den Prüfmodus zu deaktivieren.
8. Wählen Sie die Option Einfügen in einem beliebigen Texteditor aus, um die erfassten Daten einzufügen.
   Anmerkung: Daten können erst eingefügt werden, wenn der Prüfmodus deaktiviert ist.
