Drehen – Angeben einer Rotationsachse mithilfe eines durch drei Punkte angegebenen Bogens

Verwenden Sie die Option auf der Drehen-Symbolleiste, um die Rotationsachse mithilfe eines durch drei Punkte angegebenen Bogens anzugeben.

1. Wählen Sie die Fläche aus, die gedreht werden soll.



2. Klicken Sie auf Ändern-Registerkarte > Umformen-Gruppe > Drehen, um die Drehen-Symbolleiste anzuzeigen.
3. Klicken Sie auf .

   Die Symbolleiste wird aktualisiert und zeigt die Auswahl an.

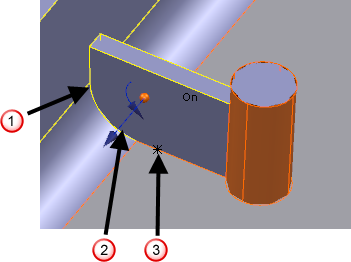

4. Klicken Sie auf drei Punkte, um einen Bogen zu definieren. Wählen Sie beispielsweise , und aus. Die Rotationsachse wird am Mittelpunkt des Bogens erstellt:

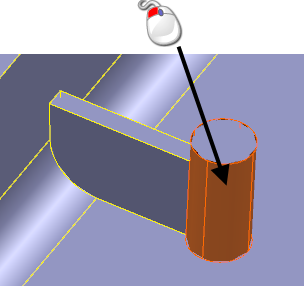

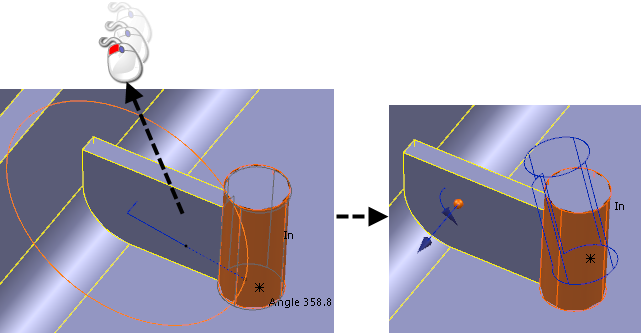

5. Geben Sie einen Wert in die Symbolleiste ein, um den Winkel anzugeben, oder klicken und ziehen Sie die Fläche wie in der folgenden Abbildung gezeigt:



6. Lassen Sie die Maustaste los, wenn sich die Fläche an der gewünschten Position befindet.
7. Klicken Sie auf , um die Fläche zu drehen und die zugeordnete Geometrie zu aktualisieren.



8. Klicken Sie auf , um die Symbolleiste zu schließen.
