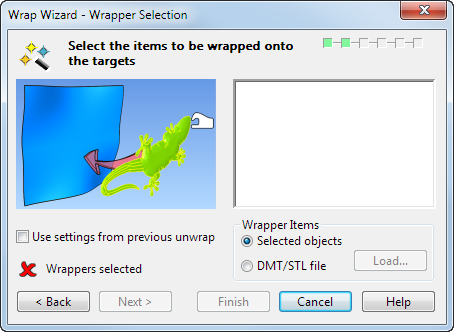

Verwenden Sie die Seite Auswahl für das Aufwickeln, um eine oder mehrere Oberflächen, ein Volumenmodell oder ein Symbol für das Aufwickeln auf ein Objekt auszuwählen:
Aufwickelelemente
- Ausgewählte Objekte – Wählen Sie diese Option aus und klicken auf die gewünschten Elemente, die im Grafikfenster angezeigt werden.
Die Aufwickelelemente müssen Folgendes sein:
- ein Volumenmodell
- alle Flächen
- alle Symbole
- alle Drahtmodelle
Die Auswahl wird im Vorschaufenster der Seite Auswahl für das Aufwickeln des Aufwickel-Assistenten angezeigt.
- DMT/STL-Datei – Wählen Sie diese Option aus, um eine DMT-Datei (.dmt) oder STL-Datei (.stl) für das Aufwickeln zu laden. Das Dialogfeld Lade DMT-Datei wird angezeigt. Hier wählen Sie die Datei aus, die Sie laden möchten. Das Bild der Inhalte der DMT- oder STL-Datei oder des entsprechenden Symbols wird im Vorschaufenster der Seite Auswahl für das Aufwickeln angezeigt.
Anmerkung: Um optimale Ergebnisse zu erzielen, sollten die Auswahl eine offene Form sein, deren Umriss sich in einer Ebene befindet.

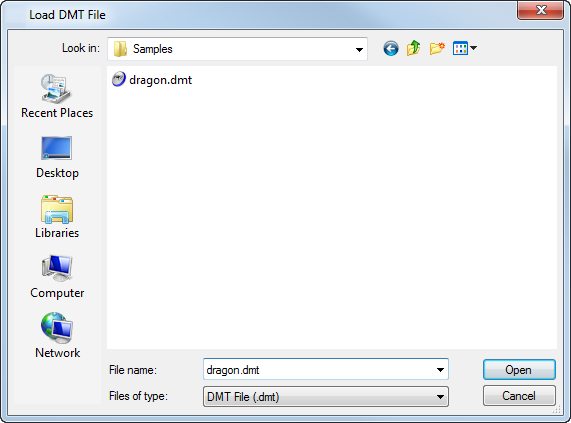

- Laden – Wählen Sie diese Option aus, um eine andere DMT-Datei zu laden, nachdem bereits eine DMT-Datei geladen wurde. Das Dialogfeld Lade DMT-Datei wird angezeigt:
- Dateitype – Wählen Sie als Dateityp entweder DMT (.dmt) oder STL (.stl) aus der Dropdown-Liste aus.
- Sie können Dreiecksymbole glätten, um das Aussehen des facettierten Dreiecksnetzes zu verbessern.
- Öffnen – Zeigt die ausgewählte DMT-Datei an. Das Bild der Inhalte der DMT-Datei oder des entsprechenden Symbols wird im Vorschaufenster der Seite Auswahl für das Aufwickeln angezeigt.
- Einstellungen vom vorigen Abwickeln (Ausstrecken) verwenden – Diese Option ist verfügbar ausgewählt, wenn die ausgewählte Fläche oder das ausgewählte Volumenmodell zuvor abgewickelt wurden.
- Aufwickelobjekte gewählt – Dieses Symbol wechselt von
zu
, wenn das Aufwickelobjekt ausgewählt wurde.
- Weiter - Abhängig von der jeweils ausgewählten Methode werden verschiedene Seiten des Aufwickel-Assistenten angezeigt:
- Ausgewählte Objekte – Die Seite Bezugsarbeitsebene wird angezeigt.
- DMT/STL-Datei – Die Seite Aufwickelverfahren wird angezeigt.
