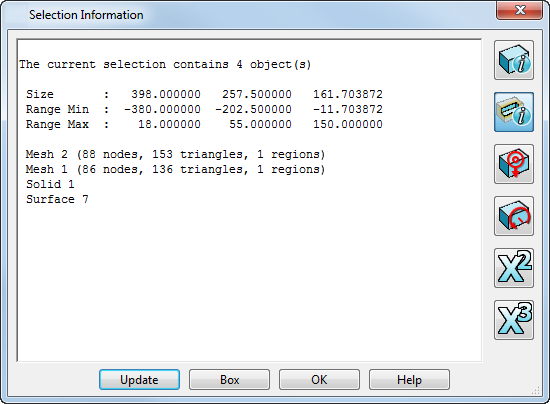

Verwenden Sie Start-Registerkarte > Auswahl-Gruppe > Option Informationen, um die Informationen zu ausgewählten Objekten im Dialogfeld Auswahlinformationen anzuzeigen:
Neben grundlegenden Informationen zu den ausgewählten Objekten wird auch Folgendes angezeigt:
- Wenn es sich bei dem Objekt um eine Oberfläche handelt, werden für jede Unterauswahl weitere ausführliche Informationen bereitgestellt (zum Beispiel bei Kurven oder P-Punkten).
- Wenn eine Gruppe von Objekten ausgewählt ist, sehen Sie im Dialog die Anzahl der ausgewählten Objekte. Außerdem wird der Typ sowie der Name der einzelnen ausgewählten Objekte angezeigt.
- Die Größe des Auswahlrahmens, der die Objekte enthält, sowie dessen minimale und maximale Koordinaten.
- Informationen zu ausgewählten Objekten, die fehlerhaft getrimmt wurden
- Den Schwerpunkt einer Mehrfachauswahl von Komponenten.
Mit den folgenden Schaltflächen erhalten Sie Zugriff auf weitere Informationen:
Detaillierte Informationen ein-/ ausschalten. Wenn ein einzelnes Volumenmodell ausgewählt ist, werden die Namen der aktuell ausgewählten Volumenflächen und -merkmale angezeigt.
Unterelement-Information ein-/ ausschalten.
Schwerpunkt umschalten.
Trägheitsmoment umschalten.
Ansicht der Fläche der Auswahl umschalten.
Ansicht des Volumens der Auswahl umschalten.
Aktualisieren – Ändern Sie die Auswahl der Objekte, und klicken Sie auf Aktualisieren, um die neue Auswahl mit den Informationen zu aktualisieren.
Quader – Zeigt einen Auswahlrahmen um die aktuelle Auswahl an. Wenn bereits ein Auswahlrahmen angezeigt wird, wird dieser gelöscht. Mithilfe der Option Auswahlrahmen unter Drahtmodell-Registerkarte > Erstellen-Gruppe > Linie > Feldauswahl können Sie einen Auswahlrahmen um die aktuelle Auswahl erstellen.
OK - Schließt den Dialog. Alle Auswahlrahmen werden entfernt.
