Erstellen einer auf Netz gefangenen Kurve

Verwenden Sie diese Option zum Erstellen einer auf Netz gefangenen Kurve:

1. Wählen Sie ein Netz aus.
2. Klicken Sie auf Netz-Werkzeuge-Registerkarte > Erstellen-Gruppe > Gefangen.

   Die Auf Dreiecken gefangene Kurve erstellen-Symbolleiste wird angezeigt:



3. Wählen Sie eine der folgenden Optionen aus, um festzulegen, wie die Kurve erstellt wird:

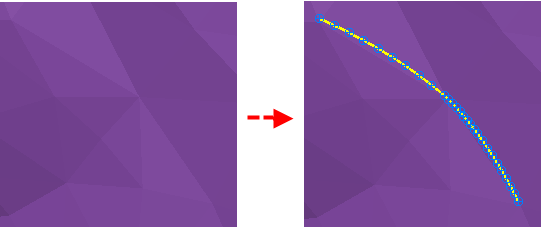

   • Wählen Sie Zu Toleranz aus, um zusätzliche Punkte automatisch einzufügen, damit die Kurve auf den toleranzgemäßen Dreiecken liegt. Im folgenden Beispiel ist die Toleranz 0.01 .
   • Wählen Sie Zusatzpunkte einfügen aus, um eine bestimmte Anzahl an Punkten pro Spanne zu erstellen. Geben Sie die Anzahl der Punkte in Feld Wert ein. Wenn Sie einen Wert von Null eingeben, um eine Kurve ohne Zwischenpunkte zu erstellen: Die Punkte liegen auf den Dreiecken. Spannen liegen möglicherweise nicht innerhalb der Toleranz.

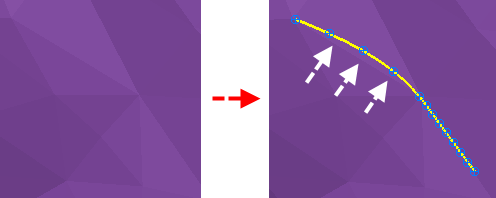

     Das folgende Beispiel verfügt über drei Punkte pro Spanne. In diesem Fall zeigt der hervorgehobene Bereich, dass die Kurve der Toleranz nicht so genau folgt wie unter Verwendung von Zu Toleranz.



4. Klicken Sie auf die Schaltfläche Unstetigkeit einfügen , damit die aktuelle Kurve am vorigen Punkt endet und um eine neue Kurve an demselben Punkt beginnen zu lassen. Die neue Kurve ist in Bezug auf die erste Kurve nicht-tangential.
5. Klicken Sie auf die Schaltfläche Speichern , um die Kurve fertigzustellen.
6. Schließen Sie die Symbolleiste, um die Kurve und die Punkte anzuzeigen.
