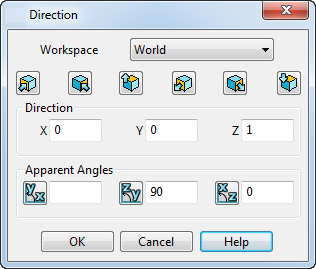

Formular 'Richtung'

Mit dem Formular Richtung können Sie die Richtung des ausgewählten Elements ändern. Eine Richtungsangabe wird in Form eines Einheitsvektors definiert.

Arbeitsraum - Wählen Sie den Arbeitsraum aus, in dem die Richtung bestimmt wird.

Richten Sie das gewählte Element an den gewählten Achsen, unter Verwendung der folgenden Schaltflächen, aus:

Positive X-Achse

Positive Y-Achse

Positive Z-Achse

Negative X-Achse

Negative Y-Achse

Negative Z-Achse

Richtung - Geben Sie die X-, Y- und Z-Koordinaten für den Einheitsvektor ein.

Projektionswinkel - Der scheinbare Winkel des Einheitsvektors von der Achse der Ebene aus, die durch die jeweiligen Schaltflächensymbole dargestellt wird. Die Schaltfläche neben jedem Feld öffnet den Rechner, damit Sie komplexere Ausdrücke eingeben können.

Anmerkung: Falls ein Element auf dem Bildschirm ausgewählt ist, richtet sich der Einheitsvektor nach diesem Element aus. Wie sich der Vektor nach dem Element ausrichtet, hängt vom Element ab und davon, wo es ausgewählt wurde. Wenn beispielsweise ein Kreisbogen in seinem Zentrum ausgewählt wird, passt sich der Vektor senkrecht zum Kreisbogen an. Wenn Sie jedoch den Kreisbogen selbst auswählen, passt sich der Vektor mit der Tangente zum Kreisbogen, an der gewählten Position, an.

OK - Speichert die an der Richtung des ausgewählten Elements vorgenommenen Änderungen ab und schließt den Dialog.

Abbrechen - Schließt den Dialog und verwirft sämtliche Änderungen.
