Eine Fase wird nicht wie eine gewöhnliche Linie bearbeitet. Es gibt spezielle Bearbeitungsfunktionen, mit denen die Definition von einem Typ in einen anderen geändert werden kann.
So bearbeiten Sie eine Fase
- Doppelklicken Sie auf die Fase, um das Dialogfeld Fasen-Editor anzuzeigen.
- Verwenden Sie das Dialogfeld, um die Bearbeitung der Fase anzugeben.
Es gibt vier Registerkarten zum Ändern des Fasendefinitionstyps:

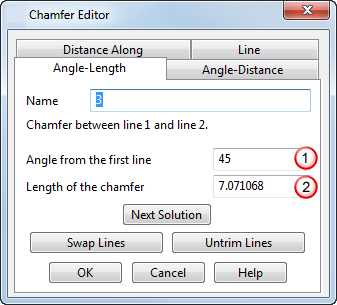

- Verwenden Sie die Winkel-Länge-Registerkarte, um die Fase in eine Winkellängenfase umzuwandeln:
Die folgende Abbildung zeigt, wie die Fase mithilfe dieser Seite definiert wird:
- Name – Geben Sie einen Namen für die Fase ein. Fasen werden vorgabemäßig nummeriert.
- Winkel von der 1. Linie aus – Geben Sie einen Wert ein, um den Winkel der Fase von der ersten ausgewählten Linie aus festzulegen.
- Kantenlänge der Fase – Geben Sie einen Wert ein, um die Länge der Fasenlinie festzulegen.
- Nächste Lösung – Klicken Sie auf diese Schaltfläche, um durch die möglichen Fasenlösungen zu blättern.
- Linien umtauschen - Behandelt die zweite Linie als erste Linie.
- Linien ungetrimmt lassen - Hebt die Linientrimmung auf und stellt die ursprüngliche Größe der zwei Linien wieder her.

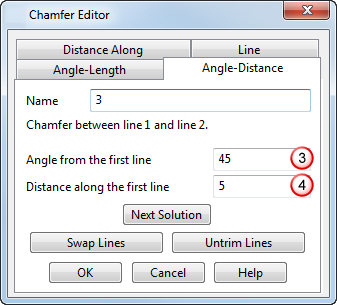

- Verwenden Sie die Winkel-Abstand-Registerkarte, um die Fase in eine Winkelabstandsfase umzuwandeln:
Die folgende Abbildung zeigt, wie die Fase mithilfe dieser Seite definiert wird:
Die Optionen auf dieser Registerkarte des Dialogfelds sind mit den oben erwähnten Registerkarten identisch. Es besteht allerdings die folgende Ausnahme:
- Abstand entlang der ersten Linie – Geben Sie einen Wert ein, um den Abstand entlang der ersten Linie zum Beginn der Fase festzulegen.

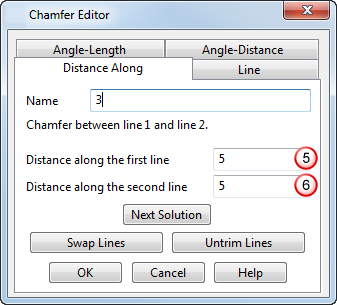

- Verwenden Sie die Abstand entlang-Registerkarte, um die Fase in eine Abstand entlang-Fase umzuwandeln:
Die folgende Abbildung zeigt, wie die Fase mithilfe dieser Seite definiert wird:
Die Optionen auf dieser Registerkarte des Dialogfelds sind mit den oben erwähnten Registerkarten identisch. Es besteht allerdings die folgende Ausnahme:
- Abstand entlang der zweiten Linie – Geben Sie einen Wert ein, um den Abstand entlang der zweiten Linie zum Ende der Fase festzulegen.

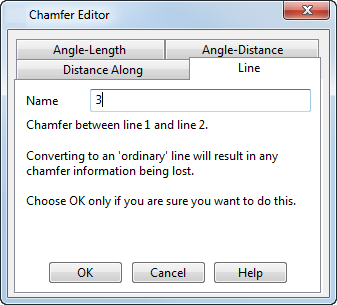

- Verwenden Sie die Linie-Registerkarte, um die Fase in eine normale Linie umzuwandeln. Die Fasenbearbeitungsfunktionen stehen für diese Linie nicht mehr zur Verfügung.
