Skalieren mithilfe der Skalierungseinschränkungen Fester Abstand

Das folgende Beispiel zeigt, wie Sie eine Flasche skalieren und gleichzeitig die Stärke beibehalten können.

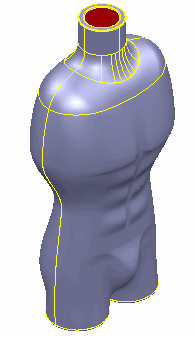

1. Das oben abgebildete Modell verfügt über zwei benutzerdefinierte Merkmale:

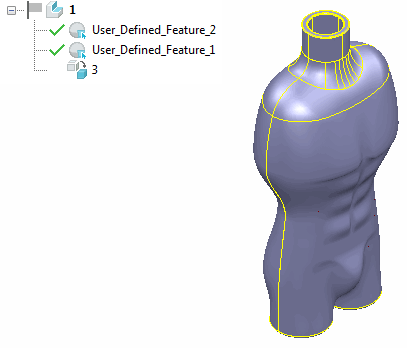

   User_Defined_Feature_1 – das Innere der Flasche



   User_Defined_Feature_2 – das Äußere der Flasche



2. Verwenden Sie das Dialogfeld Beschränkungen für Volumenmodell-Merkmal festlegen, und fügen Sie eine Fester Abstand-Einschränkung für das benutzerdefinierte Merkmal hinzu. Dadurch hält User_Defined_Feature_2 einen festen Abstand zu User_Defined_Feature_1 ein.
3. Skalieren Sie die Flasche gleichmäßig um einen Faktor von 1,2.

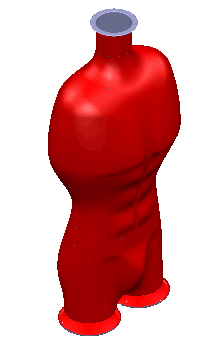

   Die Flasche wird hinsichtlich der Größe skaliert, doch die Stärke der Flasche bleibt aufgrund der Fester Abstand-Einschränkung gleich.

   Sie können die Stärke der zwei Flaschen mithilfe von Visualisierung-Registerkarte > Modell-Gruppe > Dynamischer Schnitt vergleichen.

Anmerkung: Das Skalieren mit Einschränkungen wendet Änderungen auf die Form des Modells an. Der Dehnungsprozess kann sich auf die Merkmale auswirken. Es empfiehlt sich deshalb, beim Skalieren mit Einschränkungen ein Modell zu verwenden, das nur über benutzerdefinierte Merkmale verfügt.
