Sie können einen zusammengesetzten Kurvenumriss um Oberflächen, Volumenmodelle, Netze und Komponenten herum erstellen.
So erstellen Sie eine Umrisskurve

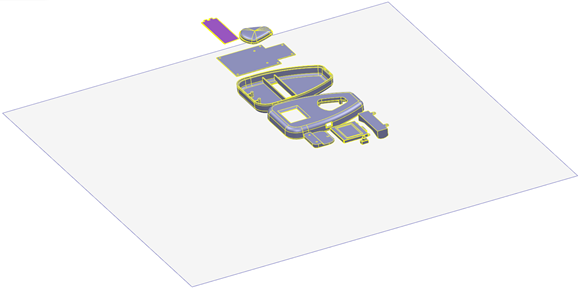

- Wählen Sie die Objekte aus, für die Sie die Umrisskurve erstellen möchten. Beispielsweise enthält die nachfolgende Auswahl Volumenmodelle, Oberflächen und Netze:

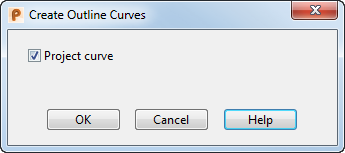

- Klicken Sie auf Drahtmodell-Registerkarte > 'Von der Auswahl'-Gruppe > Umrisskurve, um den Dialog Umrisskurven erstellen anzeigen zu lassen:
und die Projektionsebene, senkrecht zur Hauptebene ausgerichtet:
- Wählen Sie die Option Kurve projizieren aus, um die Umrisskurven auf die Projektionsebene zu zeichnen.
Anmerkung: Wenn die Option Kurve projizieren abgewählt ist, werden die Umrisskurven in derselben Position wie die Objekte erstellt. Blenden Sie die Objekte aus, um die Umrisskurven zu sehen.
- Verwenden Sie
, um die Hauptebene zu ändern.

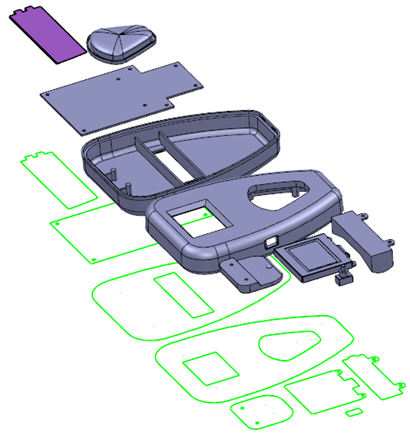

- Klicken Sie auf OK, um die Umrisskurven für die ausgewählten Objekte zu erstellen:
Anmerkung: Wenn ein internes Profil in einem Netz nicht erkannt wird, müssen Sie möglicherweise die Länge der Dreiecke reduzieren, indem Sie Verwalten-Registerkarte > Dreiecke-Gruppe > Verfeinern verwenden.
Tipp: Wenn Sie Umrisskurven um Netze erstellen, müssen Sie möglicherweise die Optionen Kurve splinen oder Bögen einpassen verwenden, um eine glatte Kurve zu erhalten.
