Verschieben von Punkten auf einer gesperrten Achse

Beim Verschieben von Punkten auf einer PowerSurface können Sie die Taste N verwenden, um die Achse zu sperren. So wird sichergestellt, dass der Punkt in senkrechter Richtung von der Oberfläche weg verschoben wird. Bei der gesperrten Achse handelt es sich um die Flächennormale des Originalpunkts.

Wenn Sie die Taste N verwenden, wird der Ziehpunkt auf der Achse gesperrt. Er liegt senkrecht zur Oberfläche, auf der der Originalpunkt ausgewählt wurde.

Anmerkung: Dies funktioniert nicht, wenn Sie sich in einer Ansicht befinden, die entlang der Flächennormalen verläuft. Ändern Sie Ansichten, um das Verschieben des Punktes senkrecht zur Oberfläche anzuzeigen.

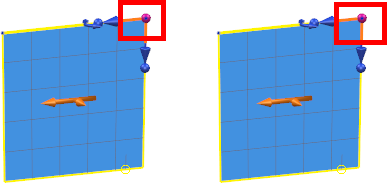

In diesen Beispielen wurden beide Eckpunkte auf den Oberflächen gezogen, damit sich ihre Form von einer Standardebene ändert. Für das rechte Bild wurde die Taste N verwendet, um die Oberfläche in senkrechter Richtung zur Flächennormalen zu verschieben.

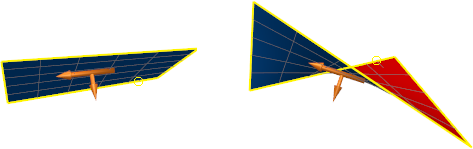

Die Auswirkungen werden erst sichtbar, wenn die Oberflächen wie im nachfolgenden Beispiel gedreht werden.
