Hinzufügen von axialen Komponenten mit erweiterten Optionen

Verwenden Sie die Baugruppe-Registerkarte > Komponente-Gruppe > Option Erweitert zum Hinzufügen von Komponenten mit axialen Verknüpfungen wie Auswerferstifte, Bolzen und Schrauben. Mithilfe der erweiterten Optionen können Sie axiale Komponenten verwalten, z. B. um sekundäre axiale Komponenten in Bohrungen auf primären Komponenten einzufügen, indem nach Ebene-Achse-Verknüpfungen auf der sekundären axialen Komponente gesucht wird, wie dem Mittelpunkt eines Schraubenkopfes oder Auswerferstifts.

Dieses Beispiel zeigt das Einfügen einer axialen Schrauben-Komponente als sekundäre Komponente in eine Bohrung auf der primären Komponente:

1. Klicken Sie auf Baugruppe-Registerkarte > Komponente-Gruppe > Erweitert, um das Dialogfeld Komponente hinzufügen zu öffnen.
2. Wählen Sie mithilfe des Dialogfelds Komponente hinzufügen die axiale Komponente, die dem Modell hinzugefügt werden soll.

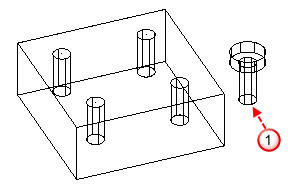

   Die ausgewählte Schrauben-Komponente wird außerhalb des Begrenzungsrahmens der vorhandenen Komponenten in der Baugruppe als sekundäre Komponente hinzugefügt:



   und die Axiale Komponente einfügen-Symbolleiste wird angezeigt.

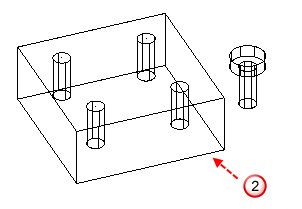

3. Wählen Sie eine vorhandene Komponente , um sie als primäre Komponente festzulegen:

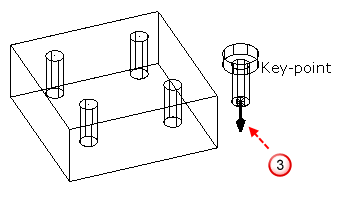

4. Halten Sie den Mauszeiger über die sekundäre Komponente, um deren gültige Verknüpfungen anzuzeigen, z. B. :



   Nur kombinierte Verknüpfungen, wo Ebenen- und Achsen-Verknüpfungen zusammentreffen, sind sichtbar.

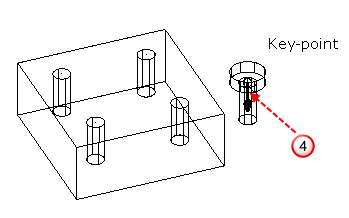

5. Klicken Sie auf die erforderliche Verknüpfung auf der sekundären Komponente, z. B. :



   Die sekundäre Komponente wird mit dem Cursor verbunden.

6. Bewegen Sie den Mauszeiger über die primäre Komponente, um gültige Verknüpfungen anzuzeigen:



   Vorgabemäßig sind zwei Arten von Verknüpfungen sichtbar, Ebenen- und kombinierte Verknüpfungen, z. B. Bohrungen in der primären Komponente, in die die sekundäre Komponente eingefügt werden kann.

7. Um die sekundäre Komponente hinzuzufügen, klicken Sie auf eine Verknüpfung auf der primären Komponente:
   • Klicken Sie auf eine Ebenen-Verknüpfung, um die Ebene auszuwählen, mit der die sekundäre Komponente verknüpft wird. Klicken Sie erneut, um die sekundäre Komponente auf der Ebene zu positionieren. Dadurch wird ein Ebene-zu-Ebene-Bezug erstellt.
   • Klicken Sie auf eine kombinierte Verknüpfung, um die sekundäre Komponente direkt auf der primären Komponente zu positionieren. Fügen Sie beispielsweise die sekundäre Schrauben-Komponente in eine Bohrung auf der primären Komponente ein:



     Dadurch wird ein Linie-zu-Linie- und ein Ebene-zu-Ebene-Bezug erstellt.

8. Verwenden Sie bei Bedarf die Axiale Komponente einfügen-Symbolleiste, um die Auswahl sowie die Ausrichtung der Komponenten und Verknüpfungen zu ändern.
9. Schließen Sie die Symbolleiste, um das Einfügen axialer Komponenten zu beenden.
