Erstellen einer Schnittkurve

Sie können zusammengesetzte Kurven am Schnittpunkt von Flächen, Volumenmodellen, Netzen und Komponenten erstellen. Sie können die Kurve auch um einen festgelegten Abstand versetzen.

So erstellen Sie eine Schnittkurve

1. Wählen Sie die Objekte aus, aus denen Sie die Schnittkurve erstellen möchten.
2. Klicken Sie auf Drahtmodell-Registerkarte > Von der Auswahl-Gruppe > Schnittkurve.
3. Verwenden Sie das Dialogfeld Schnitt, um die Kurve zu erstellen und ihren Versatz festzulegen:



   • Versetzungsaufmaß – Geben Sie einen Versatzwert ein. Zunächst ist der Wert auf null gesetzt, allerdings merkt sich das Dialogfeld den zuletzt eingegebenen Wert.

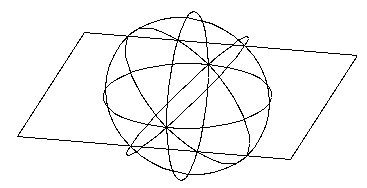

     Angenommen, wir haben die folgenden überschneidenden Flächen auf dem Bildschirm:

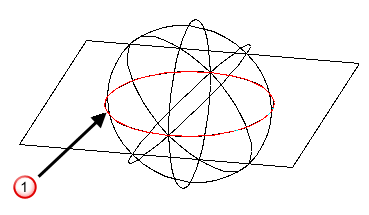

     Wenn Sie ein Versetzungsaufmaß von 0 eingeben und auf OK klicken, werden zusammengesetzte Kurven am Schnittpunkt der Objekte erstellt :

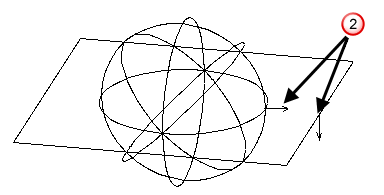

     Wenn Sie jedoch einen anderen Wert als Null als Versetzungsaufmaß eingeben, werden die Flächennormalen der ausgewählten Flächen angezeigt :



     Der Versatz gilt in der Richtung der Flächennormalen für jeden Punkt, an dem sich die Objekte überschneiden. Sie können auf die Flächennormalen klicken, um deren Richtung zu ändern. Dadurch ändert sich die Art und Weise, wie sich die Objekte bei Versatz überschneiden.

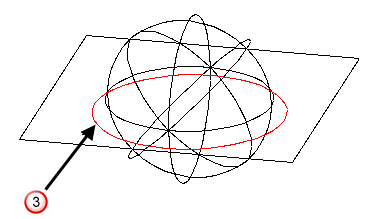

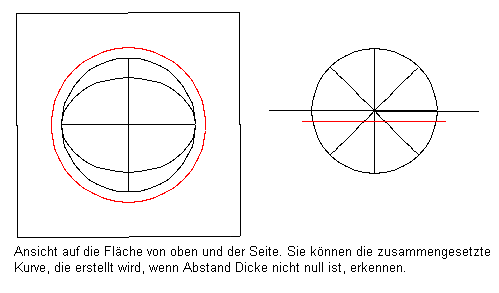

     Wenn Sie auf OK klicken, berechnet das Programm, wo sich die Flächen bei Versatz um das Aufmaß schneiden, und erstellt Kurven am Schnittpunkt :





   • Auswahl – Ermöglicht die Erstellung zusammengesetzter Kurven am Schnittpunkt von zwei Gruppen von Objekten:

     Wählen Sie die Option Primär, und wählen Sie eine Gruppe von Objekten aus.

     Wählen Sie die Option Sekundär, und wählen Sie die andere Gruppe aus.

     Wenn Objekte ausgewählt werden, bevor das Dialogfeld angezeigt wird, werden diese automatisch in der primären Gruppe abgelegt.

     Wenn es keine Objekte in der sekundären Gruppe gibt, werden die neuen Kurven an den Schnittpunkten der Objekte in der primären Gruppe erstellt.

4. Klicken Sie auf OK, um zusammengesetzte Kurven an den Punkten zu erstellen, an denen sich die Objekte überschneiden würden, und schließen Sie das Dialogfeld.

Anmerkung: Wenn eine Komponente eine Unterbaugruppe ist, werden die Objekte in der Unterbaugruppe nicht miteinander geschnitten, es sei denn, Sie aktivieren die Unterbaugruppe und führen darauf die Verschneidung aus.
