Sie können spezielle Listen für Elektroden erzeugen, das sogenannte Elektroden-Zusammenfassungs-Zeichenblatt, das Informationen über die Elektrode enthält.
So erstellen Sie ein Elektroden-Zusammenfassung-Zeichenblatt
- Klicken Sie auf Maßtext-Registerkarte > Tabelle-Gruppe > Elektrode, um Informationen im Vorgabelayout im Dialogfeld Elektroden-Zusammenfassungs-Zeichenblatt anzuzeigen.

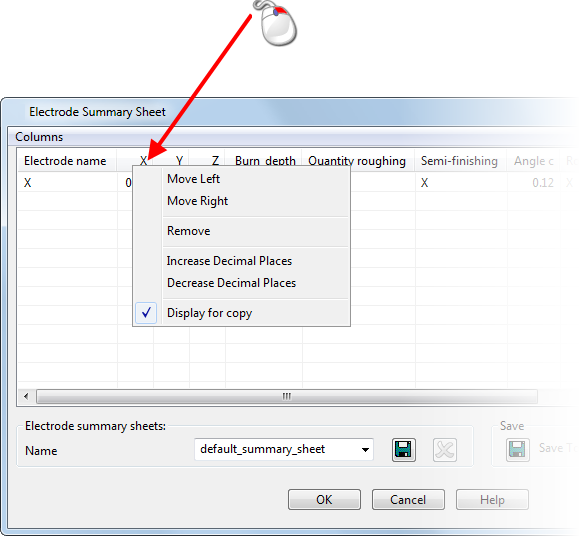

- Klicken Sie mit der rechten Maustaste auf die Spaltenüberschriften im Dialogfeld Elektroden-Zusammenfassungs-Zeichenblatt, und verwenden Sie die Optionen im Kontextmenü, um das Layout des Zusammenfassungs-Zeichenblatts anzupassen.
Das Kontextmenü enthält Optionen, um:
- Standard-Spalten hinzuzufügen oder zu entfernen,
- Spalten nach links oder rechts zu verschieben,
- die Anzahl der Dezimalstellen für numerische Attribute einzustellen,
- die Attribute auszuwählen, die für eine Elektrodenkopie angezeigt werden sollen.
Sie haben außerdem die folgenden Möglichkeiten:
- Klicken Sie auf das Menü Spalten, um eine Liste von Spalten anzuzeigen, die in das Zeichenblatt aufgenommen werden können.
- Verwenden Sie eine Excel-Vorlage, um zusätzliche Berechnungen oder Logos hinzuzufügen.
- Ändern Sie die Reihenfolge der Spalten dynamisch, indem Sie die Spaltenüberschrift auf die gewünschte Position ziehen.
Wenn Sie auf OK klicken, können Sie zwischen dem Speichern des Zusammenfassungs-Zeichenblatts im .csv (Comma Delimited)- oder .xlsx (MS Excel)-Format wählen.
Anmerkung: Elektroden-Zusammenfassungs-Zeichenblätter, die in Elektroden-Vorlagen-Zeichnungen erzeugt wurden, werden aktualisiert, sobald eine Elektrode zur Elektrodenzeichnung hinzugefügt wird. Elektrodenkopien werden unterhalb der Eltern-Elektrode in der Tabelle hinzugefügt.
Tipp: Sie können das Elektroden-Zusammenfassungs-Zeichenblatt auch anzeigen, indem SieAnordnung ändern im Kontextmenü Arbeitsblatt im Elektroden-Einrichtblatt auswählen.
