Linien tangential zu Bogen

Es gibt drei verschiedene Möglichkeiten zum Erstellen einer Linie tangential zu einem Bogen. Diese sind:

• Erstellen einer Linie mit bereits festgelegter Startposition.
• Erstellen einer Linie mit Startposition als Tangentenpunkt auf dem Bogen.
• Erstellen einer Linie zwischen zwei Bogen.

Wenn Sie eine Linie tangential zu einem Bogen mit bereits festgelegter Startposition erstellen möchten, wird die zweite Position durch Klicken auf den Bogen festgelegt. Der Bogen wird automatisch auf die Position getrimmt, an der die Linie tangential ist.

Die Position, an der Sie den Bogen auswählen, ist wichtig, denn sie entscheidet:

• wo die Tangentenlösung ist.
• welcher Teil des Bogens getrimmt wird.

So erstellen Sie eine Linie tangential zu einem Bogen

1. Klicken Sie auf Drahtmodell-Registerkarte > Erstellen-Gruppe > Linie > Einfach oder Stetig.
2. Geben Sie Positionen ein, um die Linien zu erstellen. Wo eine Linie tangential zu einem Bogen verlaufen soll, wählen Sie den Bogen aus, anstatt eine Position einzugeben.

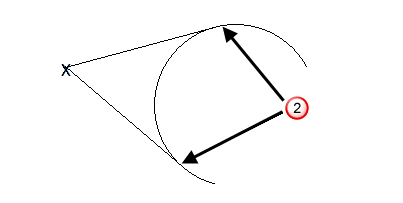

Angenommen, Sie haben eine Startposition einer Linie und einen Bogen, wie unten gezeigt:

In diesem Fall verläuft die Linie tangential zu zwei Positionen auf dem Bogen .

Wählen Sie den Bogen an einer Position aus, die der erforderlichen Tangente am nächsten liegt.

Anmerkung: Der Bogen hat drei Referenzpunkte (die Endpunkte und der Mittelpunkt), die zum Fangen verwendet werden. Wenn Sie einen Referenzpunkt auf dem Bogen auswählen, wird das Ende der Linie dort positioniert und keine Tangentenposition gefunden. Um einen Tangentenpunkt auf einem Bogen zu suchen, halten Sie den Mauszeiger über den Bogen, bis das Wort "Tangente" angezeigt wird.

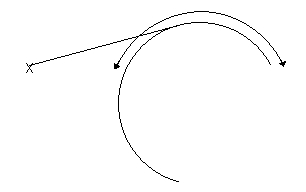

Wenn Sie die obere Tangente benötigen, wird der Bogen an einer nachfolgend gezeigten Position (außer die Bogen-Referenzpunkte) ausgewählt:

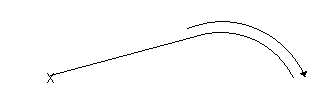

Die gewählten Positionen liegen auf beiden Seiten der Position, wo die Linie tangential zum Bogen verläuft. Welche Seite des Bogens ausgewählt wurde, bestimmt, wie der Bogen getrimmt wird. Wenn der Bogen auf der linken Seite ausgewählt wurde, wird er wie folgt getrimmt:

Wenn der Bogen auf der rechten Seite ausgewählt wurde, wird er wie folgt getrimmt:

Sie können zuerst auf den Bogen klicken und dann die Endposition der Linie eingeben. Die Tangente am Bogen wird in beiden Fällen auf die gleiche Weise bestimmt.

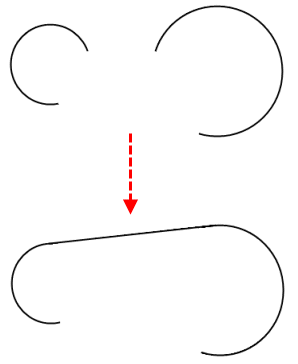

Sie können außerdem eine Linie erstellen, die tangential zu zwei Bogen verläuft. Eine Linie tangential zu beiden Bogen wird in der folgenden Abbildung angegeben:

Anmerkung: Bei einem vollen Bogen (Kreis) werden dessen Start- und Endpunkt so verschoben, dass sie an der Position zusammenfallen, wo die Linie tangential dazu verläuft.

Liegt die Tangentenposition außerhalb des Bogens, wird der nächstliegende Endpunkt des Bogens zur Tangentenposition bis zu dieser Position verlängert.

Die Linie und der Bogen müssen in derselben Ebene liegen.
