Druckeinstellungen

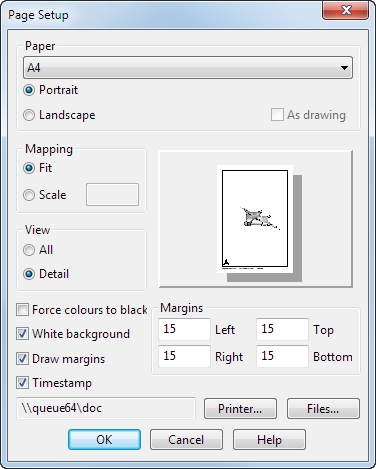

Klicken Sie auf Datei > Drucken > Druckeinstellungen zum Anpassen der Druckeinstellungen über das Dialogfeld Seiteneinrichtung:

Papier

Mit diesen Optionen können Sie die Papiergröße auswählen.

• Hochformat – Richtet das Bild auf dem Papier so aus, dass die Höhe des Papiers größer ist als dessen Breite.
• Querformat – Richtet das Bild auf dem Papier so aus, dass die Breite des Papiers größer ist als dessen Höhe.
• Als Zeichnung – Diese Option ist im Zeichnungsmodus vorgabemäßig ausgewählt. PowerShape wählt die optimale Papiergröße für die Zeichnung aus den auf dem ausgewählten Drucker verfügbaren Größen aus. Als Zeichnung ist im Modellierungsmodus nicht verfügbar.

Ein Vorschaubild wird im Dialogfeld angezeigt.

Tipp: Wenn Sie auf dieses Bild klicken, wird das Dialogfeld Druckvorschau mit diesem Bild angezeigt.

Mapping

Mit diesen Optionen wird das Bild an das Papier angepasst.

• Passung – Das Bild wird auf die gewählte Papiergröße skaliert.
• Skalieren – Das Bild wird einer festgelegten Größe angepasst.

Anmerkung: Möglicherweise passt das Bild nicht auf das Papier. Bei Verwendung der Optionen auf der Entwurf-Registerkarte > Zeichnung-Gruppe wird, wenn die Zeichnung kleiner ist als das Papier, diese nicht nach oben skaliert.

Ansicht

Diese Optionen bestimmen, was aus dem Modell oder Zeichnungsfenster gedruckt wird.

• Einzelheit – Nur der sichtbare Teil des Bildschirms wird gedruckt.
• Alle – Das gesamte Modell oder die gesamte Zeichnung wird gedruckt.

  Bei Verwendung der Optionen auf der Entwurf-Registerkarte > Zeichnung-Gruppe lautet der Vorgabewert Alle, womit die gesamte Zeichnung auf dem Papier abgebildet wird. Andernfalls lautet der Vorgabewert Einzelheit, womit nur der sichtbare Teil des Modells im Grafikfenster auf dem Papier abgebildet wird.

Ränder

Diese Option gibt die Werte für den Versatz der Ränder von der Papierkante an.

Alle Farben in Schwarz – Alle farbigen Objekte werden schwarz gedruckt.

Weißer Hintergrund – Der Hintergrund wird weiß gedruckt. Weiße Objekte werden schwarz gedruckt.

Ränder zeichnen – Um das Bild wird unter Verwendung der Werte für Ränder ein Rahmen gezeichnet.

Zeitstempel – Dem Bild wird Folgendes hinzugefügt:

• Der Name des Modells.
• Der Name der Zeichnung, wenn Sie eine Zeichnung drucken.
• Datum und Uhrzeit, zu der das Modell gedruckt wurde.

Drucker – Das Dialogfeld Druckeinstellungen wird geöffnet, in dem Sie die aktuellen Druckereinstellungen in PowerShape ändern können.

Dateien... – Das Dialogfeld Druckeinstellungen in Datei wird geöffnet. Damit können Sie die Bildgröße festlegen.

OK - Bestätigen Sie sämtliche Änderungen und schließen Sie den Dialog.

Abbrechen – Verwirft die Änderungen und schließt das Dialogfeld.
