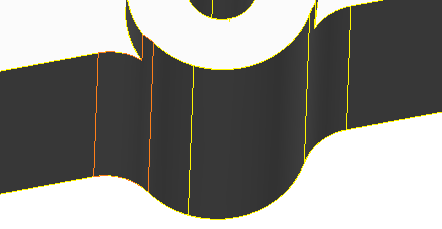

Beispiel für Merkmal-Erkennung – Verrundungen

Verwenden Sie die Schaltfläche Änderungsmodus im Dialogfeld Verrundung, um verrundungsartige Geometrie in einem Volumenmodell zu identifizieren.

1. Wählen Sie ein Volumenmodell aus.
2. Klicken Sie auf Volumenmodell-Registerkarte > Merkmal-Gruppe > Verrundung, um das Dialogfeld Volumenverrundung anzuzeigen.

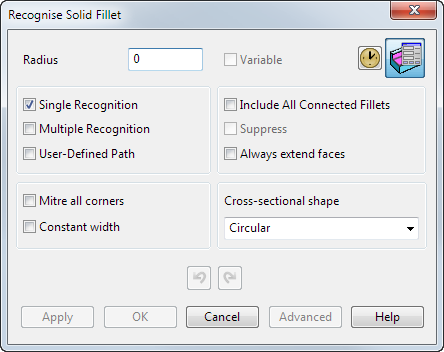

3. Klicken Sie auf die Schaltfläche Änderungsmodus im Dialogfeld Verrundung, um das Dialogfeld Volumenverrundung erkennen zu öffnen.



4. Wählen Sie die entsprechenden Änderungsoptionen im Dialogfeld Volumenverrundung erkennen aus. Wählen Sie eine der folgenden Optionen aus:
   • Einfache Erkennung – Hierbei wird der Mauszeiger verwendet, um Verrundungen zu erkennen (Vorgabe).
   • Mehrfacherkennung – Alle Verrundungen werden automatisch erkannt.
   • Anwenderdefinierter Pfad ­— Dies ändert die Verrundungserkennungs-Auswahl.
   • Alle verbundenen Verrundungen einbeziehen ­— Dies stellt sicher, dass alle Verrundungsflächen, die direkt oder indirekt verbunden sind, einbezogen werden.
   • Unterdrückt­ ­— Dies erstellt ein unterdrücktes Merkmal, indem es tatsächlich Verrundungsflächen entfernt und das Volumenmodell repariert.

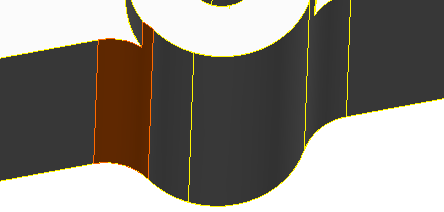

5. Bewegen Sie den Mauszeiger über das Volumenmodell. Verrundungsartige Geometrie wird hervorgehoben:

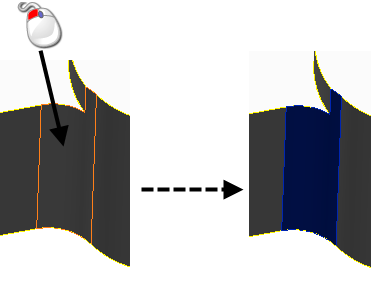

6. Klicken Sie, um die Verrundung auszuwählen.



7. Verwenden Sie das Dialogfeld Verrundung, um die Verrundung nach Bedarf zu ändern.
8. Klicken Sie auf Ausführen, um die Änderungen durchzuführen und ein Verrundungsmerkmal zu erstellen.



   Der Änderungsmodus bleibt weiterhin aktiv.

9. Identifizieren Sie weitere Verrundungen oder ändern Sie bestehende Verrundungsmerkmale wie erforderlich.
Tipp: Wenn Sie mehrere Verrundungen identifizieren oder Veränderungen an bestehenden vornehmen möchten, ohne dass die Geometrien gleichzeitig geändert werden, klicken Sie auf , um Aktualisieren aufschieben zu aktivieren. Die Schaltfläche ändert sich zu , um anzuzeigen, dass Aufschieben ausgewählt ist. Der Vorgang, Aufschieben auf mehrere Merkmale anzuwenden, verläuft schneller, da der Baum nur dann auf den neuesten Stand gebracht wird, wenn Sie auf OK klicken.
10. Klicken Sie auf OK, um den Dialog zu schließen.

    Das neue Verrundungsmerkmal wird zum Volumenmodellbaum hinzugefügt.
