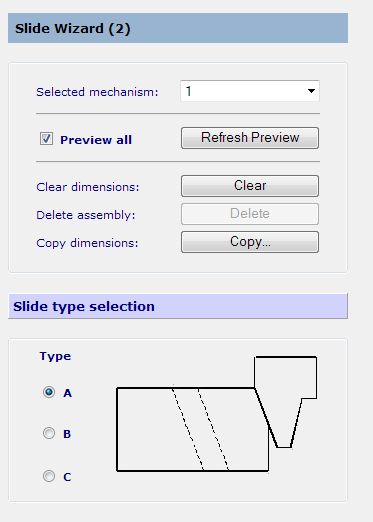

Auf dieser Seite können Sie wählen, welchen Schiebertyp erstellt werden soll.
Ausgewählter Mechanismus – Zeigt an, an welchem Schieberkern Sie gerade arbeiten. Diese Liste enthält alle erforderlichen Schieberkerne für das Erstellen von Schiebern. Toolmaker erkennt anhand der Namen, ob Schieberkerne in der Form vorhanden sind.
Wenn mehrere Gesenke vorhanden sind, werden nur die Kerne für ein Gesenk angegeben. Wenn Sie dessen Schieber erstellen, werden die Schieber für die anderen Gesenke aus diesen erstellt.
Vorschau für alle – Wählen Sie diese Option, um eine Vorschau aller Schieber zu zeichnen, die Sie definiert haben. Sie müssen möglicherweise auf Vorschau aktualisieren klicken. Wählen Sie diese Option ab, um nur den aktuellen Schieber anzuzeigen.
Die obigen drei Elemente werden auf allen Seiten angezeigt. Sie können jederzeit von einem Schieber zu einem anderen wechseln.
Vorschau aktualisieren – Aktualisiert die Vorschau entsprechend der Schieber, die in der Vorschau angezeigt werden sollen.
Bemaßungen löschen – Klicken Sie auf Löschen, um alle Bemaßungen im Schieber-Assistenten für den ausgewählten Schieberkern zu löschen.
Bemaßungen kopieren – Ermöglicht das Duplizieren von Komponenten aus einem vorhandenen Schieber zum gegenwärtig ausgewählten Schieber.
So duplizieren Sie einen Schieber
- Klicken Sie auf Kopieren. Weitere Optionen werden darunter angezeigt.
- Wählen Sie den Namen des Schieberkerns, aus dem kopiert werden soll.
- Wählen Sie Kopieren.
Auswahl des Schiebertyps – Wählen Sie den Schiebertyp aus einer der folgenden Optionen:
- Typ A– Dies ist die gängigste Schieberkonfiguration, wobei der Sperrwinkel für das Druckstück auf der Außenkante des Schiebers bearbeitet wird.
- Typ B – Hier wird die Druckstückposition außerhalb des Schiebers bearbeitet, um Speicherplatz zu sparen.
- Typ C – Ähnelt Typ B, allerdings läuft der Winkelstift auf das Druckstück zu, wodurch die Baugruppe etwas kompakter wird.
Weiter – Zeigt die nächste Seite des Assistenten an.
