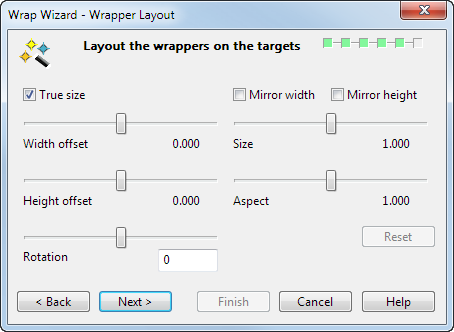

Verwenden Sie die Seite Anordnung beim Aufwickeln, um die Position der Aufwicklung auf dem Zielobjekt zu ändern.
- Wahre Größe – Wählen Sie diese Option, um das Seitenverhältnis und die Größe der Dreiecke in der DMT-Datei beizubehalten. Wählen Sie diese Option ab, damit die Dreiecke in der DMT-Datei so skaliert werden können, dass sie das Zielobjekt ausfüllen.
- Spiegeln in Breite – Spiegelt die Aufwicklung entlang ihrer X-Achse.
- Spiegeln in Höhe – Spiegelt die Aufwicklung entlang ihrer Y-Achse.
Verwenden Sie die folgenden Schieberegler, um die Aufwicklung genau auf dem Zielobjekt zu positionieren und auszurichten:
- Breitenversatz
- Größe
- Höhenversatz
- ASpekt
- Drehung – Sie können auch den erforderlichen Drehwinkel eingeben.
Anmerkung: Verwenden Sie für Feineinstellungen der Schieberegler die Pfeiltasten auf der Tastatur oder das Mausrad.
- Weiter:
- Für die meisten Arten von Aufwickelobjekten wird die Seite Dreiecke aufwickeln geöffnet.
- Bei Auswahl eines Drahtmodellobjekts als Aufwicklung wird die Seite Drahtmodell aufwickeln geöffnet. Verwenden Sie diese Seite zum Anzeigen einer Vorschau der Aufwicklung und zum Fertigstellen des Aufwickel-Assistenten.
