Verwenden Sie die Seite Aufwickelverfahren, um das Verfahren zum Anwenden von Aufwicklungen auf Zielobjekte auszuwählen.
Anmerkung: Eine Aufwicklung ist das für die Aufwicklung auf ein Zielobjekt ausgewählte Element.
- Verfahren – Wählen Sie eines der folgenden Verfahren aus:
- Sehne – Bei diesem Verfahren werden Drahtmodelldreiecke auf das Zielobjekt aufgewickelt und so die Verzerrung minimiert.
Sie können auf der Seite Erstellen einer Sehnenlängen-Aufwickelabbildung des Aufwickel-Assistenten festlegen, wie die Sehnen-Aufwicklung auf das Zielobjekt angewendet wird.

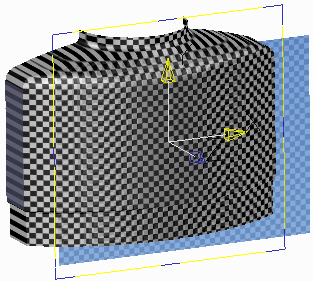

- Ebene – Hiermit wird die Aufwicklung von einer Ebene auf das Zielobjekt projiziert. Sie können die Ebene im Grafikfenster bearbeiten. Auf dem Zielobjekt wird ein Schachbrett angezeigt, das die Auswirkung des Aufwickelverfahrens darstellt.

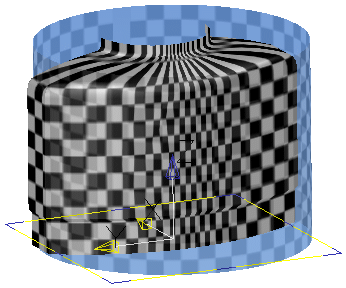

- Zylinder – Hiermit wird die Aufwicklung von einem Zylinder auf das Zielobjekt projiziert. Sie können den Zylinder im Grafikfenster bearbeiten. Auf dem Zielobjekt wird ein Schachbrett angezeigt, das die Auswirkung des Aufwickelverfahrens darstellt.
- UV – Verwendet den U-, V- (oder T-, U-)parametrischen Abstand der Fläche oder des Volumenmodells. Ein Schachbrett zeigt das Ergebnis auf dem Zielobjekt an.
- Zurücksetzen - Damit setzen Sie die Einstellungen auf die Standardeinstellungen zurück.
- Weiter - Abhängig von der jeweils ausgewählten Methode werden verschiedene Seiten des Aufwickel-Assistenten angezeigt:
- Ebene, Zylinder oder UV – Die Seite Anordnung beim Aufwickeln wird angezeigt.
- Sehne – Die Seite Erstellen der Sehnenlängen-Aufwickelabbildung wird angezeigt.
- Kegel – Diese Option wird ausgewählt, wenn eine kegelförmige Aufwicklung um 360 Grad erstellt wird. Sie ist nicht verfügbar, wenn andere Aufwickelverfahren durchgeführt werden.
