Auf dieser Seite können Sie zwei Kurven auswählen und dann verwenden, um einen Morph zu definieren. Sie ermöglicht Ihnen auch das Begrenzen des Morphs mit einer Abklingkurve einer Oberfläche. Beim Erstellen der zwei Kurven sollten Sie folgende wichtige Punkte beachten:
- Sowohl die Referenz- (Von) als auch die Steuerkurve (Nach) müssen über dieselbe Anzahl an Punkten verfügen.
- Sowohl die Referenz- (Von) als auch die Steuerkurve (Nach) müssen entweder beide offen oder beide geschlossen sein.
- Stellen Sie sicher, dass die Referenz- (Von) und die Steuerkurve (Nach) einfach gehalten sind.
- Wenn die Kurven offen sind, wird empfohlen, dass der Start- und der Endpunkt der Kurven übereinstimmen.
- Wenn offene Kurven am Start und Ende auch tangential sind, werden glattere Ergebnisse erstellt, wenn das zu morphende Modell über das Ende der Kurve hinausgeht.
- Grenzkurven und -flächen sollten die Referenzkurve (Von) nicht überschreiten.
Beim Erstellen der Begrenzungskurve oder -fläche sollten Sie die folgenden wichtigen Punkte beachten:
- Stellen Sie sicher, dass die Grenzkurven oder -flächen einfach gehalten sind.
- Beim Bewegen über das Modell ist es wichtig, dass immer ein eindeutiger nächster Punkt auf der Kurve oder Oberfläche vorhanden ist und dass der nächste Punkt nicht von einem Ort zum anderen springt. Ansonsten können in dem gemorphten Modell Knicke entstehen.
Im Gegensatz dazu kann das zu morphende Modell so komplex sein, wie Sie es wünschen.

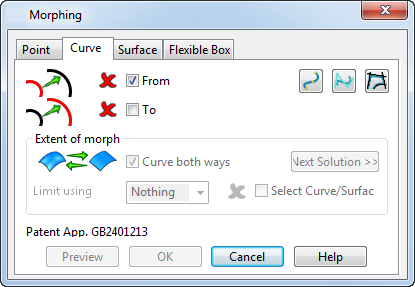

Die Option Erweitert ermöglicht Ihnen die separate Auswahl der zwei Kurven, die zum Morphen verwendet werden sollen. Außerdem können Sie hier eine Kurve oder Oberfläche einsetzen, um den Bereich einzugrenzen, der von dem Morph betroffen wird.
Von – Wählen Sie die Referenzkurve aus, während diese Option ausgewählt ist.
Nach – Wählen Sie die Steuerkurve aus, während diese Option ausgewählt ist.
- Eine Bezierkurve zum Definieren des Morphs erstellen.
- Eine Splinekurve zum Definieren des Morphs erstellen.
- Kurve nachzeichnen, um den Morph zu definieren.
Ausdehnung des Morphens
Kurve beidseitig – Diese Option wirkt sich auf die Ausdehnung aus, um die das Morphen begrenzt ist. Wählen Sie diese Option aus, um das Modell in zwei Richtungen relativ zur Kurve zu krümmen. Wählen Sie diese Option ab, um die Verzerrung entlang einer Achse konstant zu halten, die durch die aktuelle Hauptebene gesteuert wird. Falls in dem Modell keine Arbeitsebenen vorhanden sind, wird die globale Arbeitsebene verwendet.
Begrenzen mit – Wählen Sie in der Dropdown-Liste eine Option aus, um eine Kurve oder Oberfläche zum Begrenzen der Ausdehnung des Morphen zu verwenden. Zur Auswahl stehen:
- Nothing
- Distance
- Kurve
- Fläche
Wählen Sie die Kurve/Fläche – Diese Option wird aktiviert, wenn Sie in der Dropdown-Liste Kurve oder Fläche auswählen. Wählen Sie diese Option und dann die entsprechende Begrenzungskurve oder -fläche aus. Wenn die Auswahl erfolgreich ist, ändert sich das Symbol von
in
.

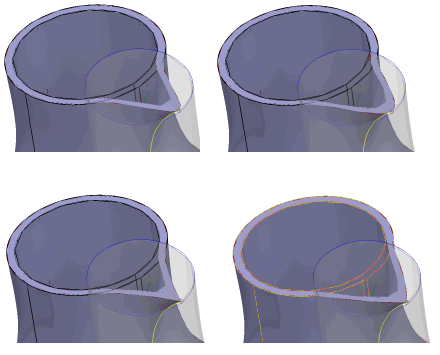

Nächste Lösung – Blättern Sie durch die vier möglichen Lösungen, und wählen Sie diejenige aus, die am besten für Ihre Bedürfnisse geeignet ist.
Punkte werden in Abhängigkeit von dem Abstand zu ihrem korrespondierenden Punkt auf der Von-Kurve und von dem Abstand zu dem nächsten Punkt auf der ausgewählten Grenzkurve oder -fläche verschoben. Je näher sich der Punkt zu der Grenzkurve oder -fläche befindet, umso geringer fällt die Verschiebung des Punkts aus. Abseits der ausgewählten Kurve oder Oberfläche werden die Punkte nicht verschoben.
