Dialogfeld Erweiterte Eigenschaften der PowerMerkmale festlegen

Verwenden Sie das Dialogfeld Erweiterte Eigenschaften der PowerMerkmale festlegen, um die mit einem PowerMerkmal verbundenen Verschneidungsregeln zu ändern.

• PowerMerkmale – Listet die PowerMerkmale für eine Quellkomponente auf. Um die Verschneidungsregeln zu ändern, die mit einem PowerMerkmal verbunden sind, wählen Sie sie in der Liste aus.

  PowerMerkmale, die mithilfe der Option Unterdrücken nach Parameter unterdrückt wurden, werden mit einem daneben angezeigt.

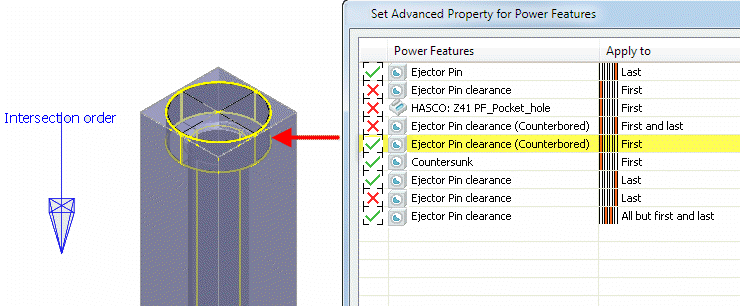

  Nicht unterdrückte PowerMerkmale, die in der Liste ausgewählt sind, werden in der Baugruppe hervorgehoben:



• Aufbringen auf – Jedes PowerMerkmal speichert eine Regel ab, die angibt, wie es angewendet werden soll. Die Basis für diese Regeln bildet die Reihenfolge, in welcher sich die Quellkomponente (zum Beispiel eine Bohrung) mit der Zielkomponente (zum Beispiel Platten) überschneidet. Daher setzt eine Schraube eine angesenkte Freimachungsbohrung auf der Ersten Platte, mit der sie sich verschneidet.

  Jede Quellkomponente hat einen Richtungsvektor, der verwendet wird, um diese Verschneidungen (angezeigt als blauer Pfeil im Dialogfeld Zusammenfassung der PowerMerkmale) zu ordnen. Sie können diese Richtung über die Schaltfläche Richtung ändern ändern. Die erste Überschneidung ist der nächstliegendste Punkt auf der Quellkomponente, entlang dieser Richtung. Die letzte Überschneidung ist der Punkt, der am weitesten entfernt liegt.

  Diese Spalte zeigt für eine bestimmte Menge an Überschneidungen zwischen den Quell- und Zielkomponenten an, auf welche Art die PowerMerkmale angewandt werden würden. Diese Optionen ermöglichen es Ihnen, genauer festzulegen, ob ein PowerMerkmal auf eine Zielkomponente kopiert wird, basierend auf der Überschneidungsreihenfolge der Zielkomponenten. Die Optionen, die möglicherweise in dieser Spalte angezeigt werden, werden im Folgenden beschrieben:

Aufbringen auf	Aktion
	Merkmal auf alle Komponenten kopieren.
	Merkmal auf alle Komponenten außer der ersten kopieren.
	Auf alle Zielkomponenten außer der ersten und letzten kopieren.
	Merkmal auf alle Komponenten außer der letzten kopieren.
	Merkmal auf alle Komponenten außer der n-ten kopieren. Wenn die Zahl beispielsweise 3 ist, wird das Merkmal auf alle Komponenten außer der dritten Komponente kopiert.
	Merkmal nur auf die erste Komponente kopieren.
	Merkmal auf die erste und die letzte Komponente kopieren.
	Merkmal nur auf die erste und zweite Komponente kopieren.
	Merkmal nur auf die letzte Komponente kopieren.
	Merkmal nur auf die letzte und vorletzte Komponente kopieren.
	Merkmal nur auf die n-te Komponente kopieren. Wenn die Nummer beispielsweise 3 ist, wird das Merkmal nur auf die dritte Komponente kopiert.

So ändern Sie die Option, die in der Spalte Aufbringen auf angezeigt wird

1. Klicken Sie auf die Zeile, die Sie ändern möchten.
2. Wählen Sie eine Option in der Dropdown-Liste Aufbringen auf aus. Wenn Sie Nummer oder Alle, außer Nummer auswählen, wird die Option Nummer aktiv.

• Nummer — Geben Sie die Nummer der Komponente ein, die von den Regeln Nummer oder Alle, außer Nummer verwendet werden.
• Richtung ändern – Ändern Sie die Richtung des PowerMerkmals mithilfe des Dialogfelds Arbeitsebene.
• – Blendet die Beschriftung Verschneidungsreihenfolge ein bzw. aus.
