Aufwickel-Merkmal erstellen

Anmerkung: Die Verfügbarkeit dieser Funktion ist abhängig von der jeweiligen Lizenz.

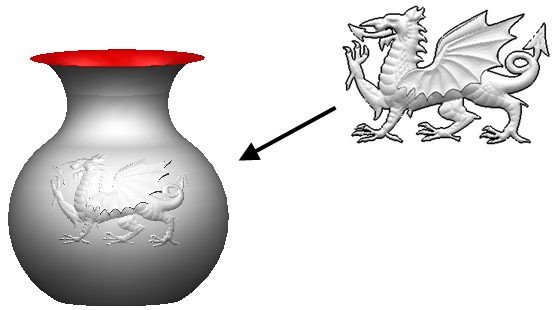

Sie können Aufwickel-Merkmale auf Oberflächen oder Volumenmodellen erstellen, indem Sie ein Dreiecksnetz mit dem Aufwickel-Assistenten darauf aufwickeln.

Das Aufwickel-Verfahren ist mit Oberfläche-Registerkarte > Erstellen-Gruppe > Aufwickeln identisch, außer dass die Aufwicklung als Volumenmodell-Merkmal erstellt und im Merkmalbaum angezeigt wird. Dadurch können Sie das Aufwickel-Merkmal bearbeiten.

Aufwickel-Merkmale:

• werden im Merkmalbaum immer oben platziert.
• werden beibehalten, wenn Sie ein Volumenmodell versetzen.

So wickeln Sie Objekte auf

1. Verwenden Sie die ArtCAM-Funktion zum Erstellen von Dreiecksnetzen, um eine dmt-Datei des Reliefs zu erstellen, das Sie auf Objekte aufwickeln möchten.

   ArtCAM ist ein Programm, mit dem Sie auf einfache Weise beeindruckende, hochwertige 3D-Produkte aus 2D-Bitmaps und vektorbasierten Grafiken erstellen können.

2. Erstellen Sie in PowerShape die Oberflächen oder Volumenmodelle, auf die Sie ein Merkmal aufwickeln möchten.
3. Bei Bedarf können Sie das aufzuwickelnde Bild bearbeiten, damit es auf die Oberflächen und Volumenmodelle passt.
4. Klicken Sie auf Volumenmodell-Registerkarte > Merkmal-Gruppe > Aufwickeln.

   Der Aufwickel-Assistent wird gestartet und zeigt die Auswahl für das Aufwickeln-Seite an.

Anmerkung: Die Aufwickelobjekte müssen alle Symbole oder Drahtmodelle sein.

So bearbeiten Sie ein Aufwickel-Merkmal

1. Doppelklicken Sie auf das Aufwickel-Merkmal -Symbol im Volumenmodellbaum-Fenster. Dadurch wird der Aufwickel-Assistent gestartet.
2. Verwenden Sie den Aufwickel-Assistenten, um das Aufwickel-Merkmal zu bearbeiten.
