So wählen Sie eine Komponente aus einem Katalog aus

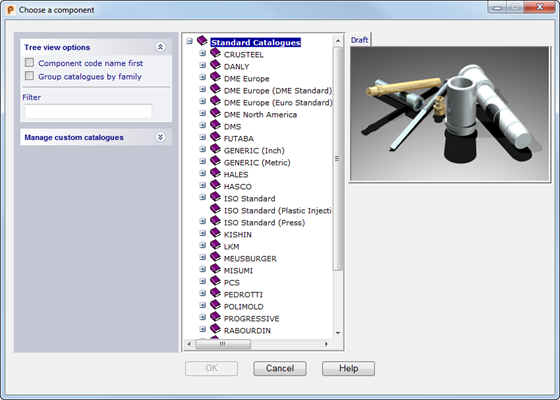

- Klicken Sie auf Baugruppe-Registerkarte > Komponente-Gruppe > Assistent, um das Dialogfeld Komponente wählen anzuzeigen:
- Verwenden Sie die folgenden Optionen, um eine Komponente auszuwählen:
Baumansichtsoptionen – Steuert, wie Kataloge im Baum angezeigt werden.
- Zuerst Komponentencodename – Wählen Sie diese Option aus, um die Komponenten nach den Katalogteilenummern aufzuführen.
- Kataloge nach Familie gruppieren – Wählen Sie diese Option ab, um die Kataloge für einzelne Hersteller separat aufzulisten. Wählen Sie diese Option aus, um die Kataloge nach Hersteller zu gruppieren. Beispiel:
DME-Nordamerika
DME Europa
DME Europa (DME Standard)
DME Europa (Euro Standard)
werden im Baum alle unter DME angezeigt.
Benutzerdefinierte Kataloge verwalten – Verwenden Sie die Optionen in diesem Abschnitt, um Kataloge zu erstellen, zu bearbeiten und zu strukturieren. Einzelheiten und Beispiele zu dieser Funktionalität sind im Abschnitt zu benutzerdefinierten Katalogen des Toolmaker-Handbuchs enthalten.

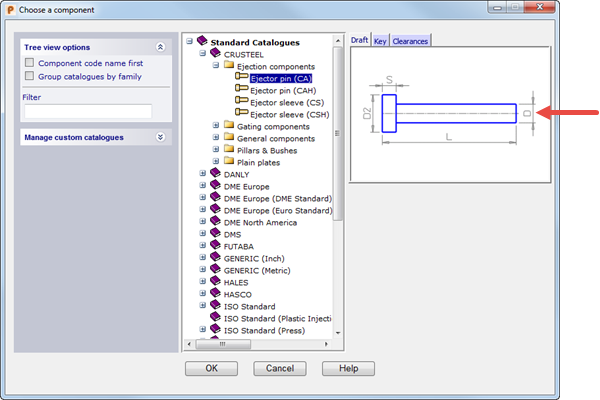

– Wählen Sie einen Katalog aus, um die Komponentenliste anzuzeigen. Wählen Sie die Komponente aus, die Sie erstellen möchten. Das Bild der Komponente wird in dem Dialogfeld angezeigt:
In dem Bild werden die Abmessungen angezeigt, die Sie für die ausgewählte Komponente festlegen können. Für bestimmte Komponenten sind über dem Bild Registerkarten verfügbar. Wenn Sie eine andere Registerkarte auswählen, werden Sie andere Bilder für diese Komponenten sehen. Dies erleichtert es Ihnen, alle Parameter von komplexen Komponenten zu sehen.
- Klicken Sie auf OK, um eine Komponente auszuwählen, und öffnen Sie die Komponenten-Assistent-Seite im Browser-Fenster.
Für jede Komponente ist eine eigene Seite verfügbar, über die die Abmessungen der Komponente definiert werden können.
Klicken Sie alternativ auf Abbrechen, um das Dialogfeld zu schließen, ohne die Änderungen zu speichern.
