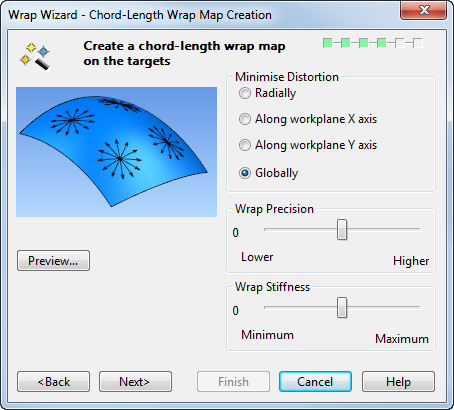

Verwenden Sie die Seite Erstellen einer Sehnenlängen-Aufwickelabbildung, um anzugeben, wie die Sehnen-Aufwicklung auf das Zielobjekt angewendet wird.
Anmerkung: Die Aufwicklungsabbildung ist ein 2D-Koordinatensystem für eine triangulierte Fläche. Dies wird als schwarz-weißer Schachbretteffekt auf dem Zielobjekt angezeigt.
- Abweichungen minimieren - Wählen Sie aus, wo Abweichungen, verursacht durch den Aufwickelvorgang, minimiert werden sollen. Wählen Sie eine der folgenden Optionen aus:

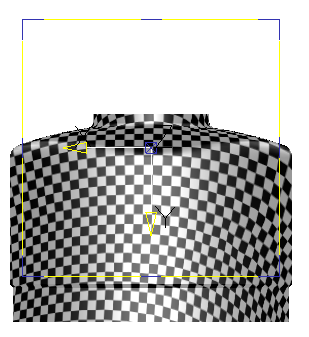

- Radial - Diese Option funktioniert am Besten mit quadratischen Zielobjekten:

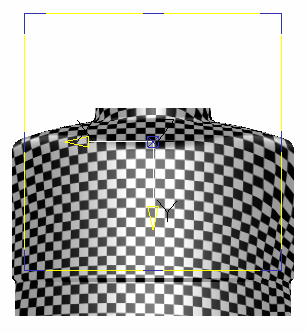

- Längs der Arbeitsebenen-X-Achse - Dies ist die Standardoption. Dies sorgt für geradere Linien und gleichmäßigere Abstände entlang der X-Achse des Zielobjekts:

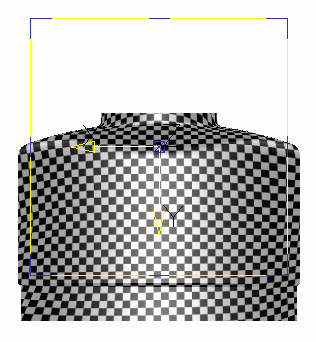

- Längs der Arbeitsebenen-Y-Achse - Diese sorgt für geradere Linien und gleichmäßigere Abstände entlang der Y-Achse des Zielobjekts:
- Global (empfohlen) – Minimiert die Verzerrung gleichmäßig über die gesamte Oberfläche und behält die Form der Aufwicklung so gut wie möglich bei. Wenn diese Option ausgewählt ist, ist Aufwickelgenauigkeit nicht verfügbar.
Tipp: Diese Methode ist nur für geöffnete Ziele geeignete. Das Zielobjekt darf weder geschlossen noch röhrenförmig sein. Das Zielobjekt kann Löcher enthalten. - Radial - Diese Option funktioniert am Besten mit quadratischen Zielobjekten:
- Aufwickelgenauigkeit - Bewegen Sie den Schieberegler, um die Genauigkeit der Aufwickelabbildung einzustellen und um Verzerrungen gegebenenfalls zu reduzieren. Höher erzeugt die beste Aufwicklungsqualität, jedoch benötigt die Aufwicklungsabbildung mehr Zeit für die Erstellung. Die Standardposition ist Senkrecht.
- Aufwickelsteifigkeit - Bewegen Sie den Schieberegler, um den Erhalt großer Dreiecksbereiche anzupassen, indem deren Aufwickelwinkel geändert wird. Das Maximum an Steifigkeit verkleinert die Aufwickelwinkel und bewahrt große Dreiecksbereiche. Das Minimum an Steifigkeit vergrößert die Aufwickelwinkel von Dreiecken für größere Krümmung. Dies ist nützlich, um das Umklappen von Dreiecken während des Aufwicklungsvorgangs zu verhindern. Die Standardposition ist Senkrecht.
- Vorschau - Dies erstellt die Aufwicklungsabbildung und zeigt sie als Schachbretteffekt auf dem Zielobjekt an.
- Weiter – Die Anordnung beim Aufwickeln-Seite wird angezeigt.
