Ein Bezugskreis ist eine Beschriftung mit einem Pfeil, die auf einen Bereich in Ihrer Zeichnung verweist. Der Bezugskreis und der Zeiger werden zu einer Linie verbunden, die als Maßhilfslinie bezeichnet wird.
Sie können Bezugskreise für Folgendes verwenden:
- zum Identifizieren von Teilen Ihres Modells.
- zum Beschreiben von Merkmalen auf Ihrem Modell.
- zum Hinzufügen nummerierter Beschriftungen, die als Referenz für die Informationen in einer Materialliste oder ähnlichen Tabelle dienen.

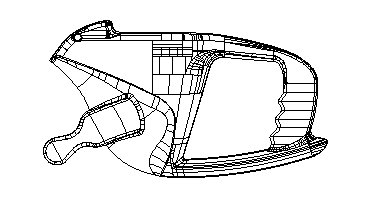

Der folgende Sägengriff weist z. B. eine Verrundungsfläche an dem Stützgriff auf der Seite auf:

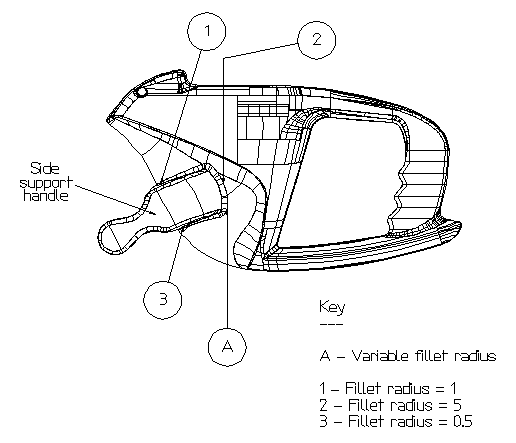

Sie können das Modell mit Bezugskreisen beschriften, um die Details anzuzeigen. In der rechten unteren Ecke ist eine Referenz angegeben, die den Code für jeden Bezugskreis erläutert:
An diesem Beispiel können Sie erkennen, dass verschiedene Arten von Bezugskreisen erstellt werden können.
