Wenn Sie zwei Listen von Oberflächen auswählen, stellen Sie Informationen zur erforderlichen Verrundung bereit, und kann PowerShape schnell die Verrundung erstellen.

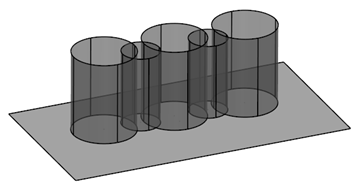

Die unten gezeigte Oberfläche veranschaulicht das Erstellen einer Verrundung zwischen zwei Listen von Oberflächen. Das zylindrischen Oberflächen sind in einer Liste aufgeführt und die ebenen Oberflächen in der anderen:
- Klicken Sie auf Fläche-Registerkarte > Fertigung-Gruppe > Volumenverrundung.
- Füllen Sie das Verrundungsfläche-Dialogfeld wie zuvor beschrieben aus.
- Wählen Sie die Oberflächen für eine der Listen aus.
In diesem Beispiel sind alle zylinderförmigen Oberflächen ausgewählt.
Im Auswahl-Teil des Dialogfelds wird das Symbol von
zu
neben Primäre Oberflächen geändert. - Klicken Sie auf den Sekundär-Umschalter im Auswahl-Teil des Dialogfelds.
- Wählen Sie den zweiten Satz an Oberflächen aus.
In diesem Fall wählen Sie die Ebene aus.
Wenn eine Oberfläche ausgewählt ist, wird das Symbol von
zu neben Sekundäre Oberfläche geändert.Wenn Sie die falsche Oberfläche ausgewählt haben, wählen Sie sie mit STRG + Klicken ab.
Wenn Sie keine Oberflächen ausgewählt haben, wird als Auswahl eine einzelne Liste verwendet.
- Klicken Sie auf OK, um die Verrundungsspuren zu berechnen, das Verrundungsfläche-Dialogfeld zu entfernen und das Verrundungsspur wählen-Dialogfeld anzuzeigen.

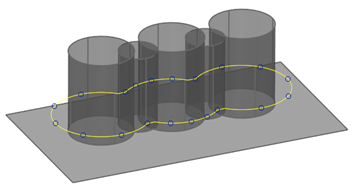

Die Verrundungsspuren teilen die zwei Listen von Oberflächen.

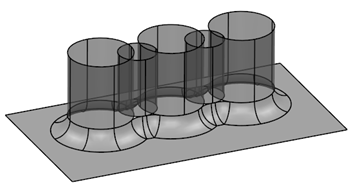

- Verwenden Sie das Verrundungsspur wählen-Dialogfeld, um mit dem Erstellen von Verrundungen fortzufahren.
