Der Netzdoktor analysiert und repariert Fehler im ausgewählten Netz in vier Stadien. Die Stadium 'Anfängliche Reparatur' erkennt topologische Fehler wie doppelt vorhandene Scheitelpunkte und unmögliche Kanten und wendet Reparaturen automatisch an, sodass das Netz in PowerShape verwendet werden kann. Die nachfolgenden Schritte erkennen Lücken, Löcher und Überschneidungen in dem Netz. Sie können den Netzdoktor versuchen lassen, Fehler automatisch zu reparieren, oder Sie können eine bestimmte Reparaturmethode auswählen.
So analysieren Sie ein Netz mithilfe des Netzdoktors auf Fehler
- Wählen Sie das Netz aus, das Sie auf Fehler untersuchen möchten.
- Klicken Sie auf 'Netz-Werkzeuge'-Registerkarte > Reparieren-Gruppe > Netzdoktor, um den Netzdoktor-Dialog anzeigen zu lassen:

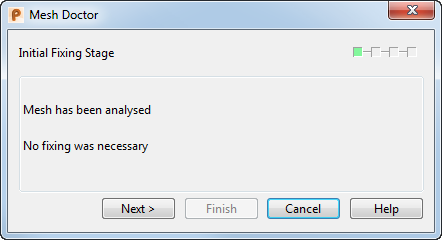

Das Stadium 'Anfängliche Reparatur' analysiert und repariert topologische Fehler, und stellt so sicher, dass das Netz in PowerShape verwendet werden kann. Außerdem wird die Anzahl der durchgeführten Reparaturen angezeigt.
Anmerkung: Wenn die erkannten Fehler nicht in diesem Stadium repariert werden können, ist es nicht sicher, das Netz in PowerShape zu verwenden, und Sie können nicht mit dem nächsten Stadium fortfahren. - Klicken Sie auf Weiter.

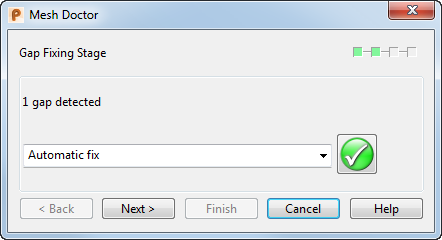

Das Lückenreparatur-Stadium erkennt alle Lücken in einem Netz:
- Wählen Sie eine Reparaturmethode von der Dropdown-Liste aus:
- Automatisch Fix wählt die beste Methode zum Reparieren von erkannten Fehlern aus, wenn mehr als eine Option zur Verfügung steht.
- Lücke heften ist die einzige verfügbare Option zum Schließen von Lücken.
- Klicken Sie auf
, um alle Fehler, die in diesem Stadium gefunden wurden, zu bearbeiten.
Anmerkung: Um einzelne Fehler auszuwählen und zu bearbeiten, zum Beispiel um unterschiedliche Reparaturmethoden auf Fehler desselben Typs anzuwenden, klicken Sie auf die Grenzlinie des Defekts oder ziehen Sie ein Feld um mehrere Fehler. - Wiederholen Sie die Schritte 3-5, um die Schritte Loch- und Überschneidungsreparatur zu durchlaufen.
Die verfügbaren Methoden zum Reparieren von Löchern sind:
- Bohrung mit Ebene abschließen – Generiert Fülldreiecke mit einer flachen Oberfläche mit Bester Passung in Bezug auf die Bohrungsgrenzlinie.
- Bohrung mit gekrümmter Fläche abschließen – Generiert Fülldreiecke mit einer gekrümmten Oberfläche mit Bester Passung.
- Bohrung mit tangentenstetiger Fläche abschließen – Generiert Fülldreiecke mit einer Oberfläche mit bester Passung, die der Tangente des Netzes von der Bohrungsgrenzlinie folgt.
- Dreiecke löschen
Um Überschneidungen zu beheben, wählen Sie Dreiecke löschen aus.
- Klicken Sie auf Beenden, um die Änderungen zu akzeptieren und das Dialogfeld zu schließen, oder auf Abbrechen, um nicht angewendete Änderungen zu verwerfen und das Dialogfeld zu schließen.
Anmerkung: Um den Netzdoktor abzuschließen, nachdem eine Fehlerbehebung erfolgreich angewendet wurde, klicken Sie auf Beenden.
