Verwenden Sie diese Option, um eine Bezierkurve zu skizzieren, die auf einer Oberfläche oder einem Volumenmodell gefangen wird. Eine einzelne Bezierkurve kann skizziert werden, um über mehrere Flächen eines Volumenmodells gefangen zu werden, aber nur auf einer einzelnen Oberfläche.
So skizzieren Sie eine Bezierkurve auf Fangpunkten
- Klicken Sie auf Drahtmodell-Registerkarte > Erstellen-Gruppe > Kurve > Gefangene Skizze.
- Ziehen Sie die Maus, um eine Kurve auf dem Modell zu skizzieren.

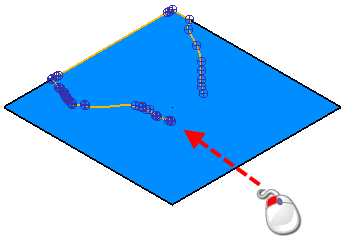

Wenn Sie versuchen, außerhalb der ausgewählten Oberfläche zu skizzieren, wird die Kurve auf der Kante gefangen, wie unten gezeigt:
- Lassen Sie die Maustaste los, um die Kurve zu vervollständigen.
Sie können die Bezierkurve wie gewohnt bearbeiten, aber Sie können Punkte nicht auf eine Position außerhalb der Oberfläche verschieben.
