Verwenden Sie die Kurve-Seite des Dialogfelds Optionen, um die Krümmungsoptionen zum Erstellen von B-Spline- und G2-Kurven festzulegen und zusammengesetzte Kurven automatisch mit einer Lösung für getrimmte Verrundungen zu erstellen.
- Klicken Sie auf Datei > Optionen > Anwendungsoptionen > Objekt > Kurve.
- Verwenden Sie die folgenden Optionen, um die Einstellungen zur Kurvenerstellung anzugeben:
Krümmungsschattierung
Die Krümmung wird mit diesen Optionen am Start- oder Endpunkt beim Erstellen von B-Spline- oder g2-Kurven auf Null gesetzt.
Eine Krümmung gleich Null hat einen Abwicklungseffekt auf die Kurve.

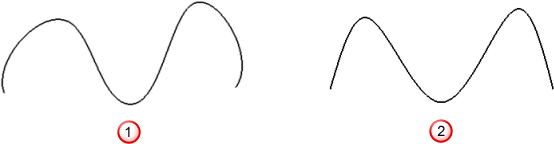

Krümmung ungleich Null.
Krümmung gleich Null.
Verrunden von Kurven
Die folgenden zwei Optionen werden mit Drahtmodell-Registerkarte > Erstellen-Gruppe > Verrundung > Verrundungsbogen und Getrimmte Übergangskurve verwendet, wobei zwei angrenzende Elemente getrimmt werden und eine Verrundungskurve dazwischen erstellt wird.
Anwendereingabe zu Trimmlösungen anfordern – Wenn diese Option ausgewählt ist, und die Aus getrimmter Lösung automatisch zusammengesetzte Kurve erstellen-Option ist ebenfalls ausgewählt, wird eine zusammengesetzte Kurve nur für 4 der 8 potentiellen Trimmlösungen erstellt, die Drahtmodell-Registerkarte > Erstellen-Gruppe > Verrundung > Getrimmte Übergangskurve bietet. Dies liegt daran, dass eine gültige zusammengesetzte Kurve dann nicht automatisch erstellt werden kann, wenn ein Sprung in der Verrundungslösung vorliegt.
Aus getrimmter Lösung automatisch zusammengesetzte Kurve erstellen - Wählen Sie diese Option aus, um automatisch eine zusammengesetzte Kurve aus der getrimmten Verrundungslösung zu erstellen.
