Mit dieser Option können Sie die Glattheit der Oberflächen überprüfen. Sie können Flächen in Farbbändern schattieren, um die Glattheit von Flächen zu zeigen und zu veranschaulichen, wie glatt Flächen miteinander verbunden sind. Diese Art des Schattierens hebt die folgenden Unstetigkeiten auf der Fläche hervor:
- Positionsstetigkeit – Flächen weisen Positionsstetigkeit auf, wenn es bei einer Bewegung über die Fläche einen glatten Übergang zwischen den Positionen gibt.
- Tangentenstetigkeit – Flächen weisen Tangentenstetigkeit auf, wenn es bei einer Bewegung über die Fläche einen glatten Übergang der Tangentenrichtung (Normalenrichtung der Fläche) gibt. Scharfe Ecken weisen zwar Positions-, aber keine Tangentenstetigkeit auf.
Wenn eine Tangentenunstetigkeit vorliegt, sind die Farbbänder nicht miteinander verbunden (die Bänder besitzen keine Positionsstetigkeit).
- Krümmungsstetigkeit – Flächen weisen Krümmungsstetigkeit auf, wenn es bei einer Bewegung über die Fläche einen glatten Übergang der Krümmung gibt. Eine gerundete Ecke (siehe unten) weist Tangenten-, aber keine Krümmungsstetigkeit auf, da sich der Krümmungswert an Punkt B abrupt ändert.
Liegt eine Krümmungsunstetigkeit vor, besitzen die Farbbänder keine Tangentenstetigkeit.

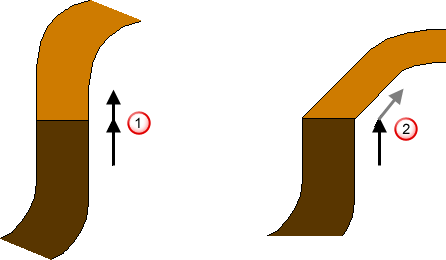

Das Band weist Positions- und Tangentenstetigkeit an der Verbindung auf, sodass die Oberfläche Krümmungsstetigkeit an der Verbindung aufweist.
Das Band weist Positions-, aber keine Tangentenstetigkeit an der Verbindung auf, sodass die Oberfläche an der Verbindung tangentenstetig, aber nicht krümmungsstetig ist.

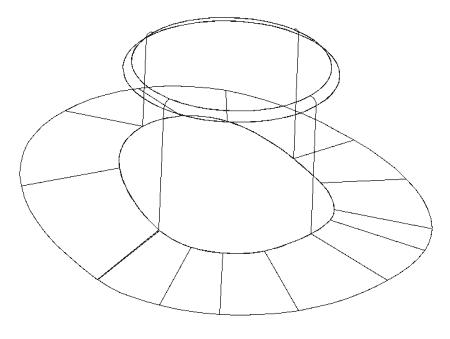

Nehmen wir an, es würden die folgenden Flächen auf dem Bildschirm angezeigt.
Wir richten die Flächen nun relativ zur Lichtquelle aus. Das Ausrichten von Oberflächen funktioniert am Besten, wenn diese bereits schattiert sind.
Im folgenden Beispiel wird Glattheitsschattierung verwendet, um die Flächen zu schattieren und sie in der gewünschten Position auszurichten:
- Wählen Sie Visualisierung-Registerkarte > Schattieren-Gruppe > Glattheit aus, um die Flächen zu schattieren.
- Drehen Sie die Ansicht mithilfe der mittleren Maustaste.
Die Konturen zeigen den Winkel der Flächennormalen und des Lichts, das vom oberen Ende des Bildschirms ausgeht. Richten Sie das Modell so aus, dass die Flächen, die für Sie von Interesse sind, zu der imaginären Lichtquelle zeigen.

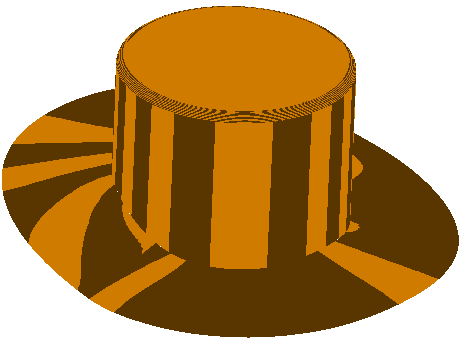

Die Schattierung wird aktualisiert und zeigt die Bewegung der Farbbänder über die Flächen an. Die Flächen sind ähnlich wie unten gezeigt schattiert.
Die Oberflächen werden mit zwei unterschiedlichen Farbbändern schattiert. Diese steuern die Glattheit der Oberflächen sowie die Verbindung zwischen Oberflächen.
- Wenn die Farbbänder ineinander übergehen, aber die Bänder ihre Richtung ändern, sind die Oberflächen tangentenstetig (glatt) sind, weisen aber Unstetigkeiten in der Krümmung auf.
Die Bänder verbinden sich, aber die Richtung wird geändert.
- Wenn Oberflächen nicht glatt aufeinander treffen (mit Tangentenkontinuität), werden Bänder wie etwa in dem folgenden Beispiel angezeigt.
Dieser Bereich zeigt, dass die Oberflächen nicht glatt miteinander verbunden sind.
- Oberflächen, die mit Tangenten- und Krümmungsstetigkeit zusammentreffen, weisen Bänder wie etwa in dem folgenden Beispiel auf:
Die Farben der gezeigten Bänder sind Farbschattierungen des Standardmaterials für Oberflächen. Wenn Sie die Farbe des Oberflächenmaterials ändern, ändern sich auch die Farben der Bänder.
Weitere Informationen finden Sie unter Visualisierung-Registerkarte > Format-Gruppe > Material.
