Erstellen einer Verrundung an Kanten von Flächen

Sie können Verrundungen entlang von Kanten einer Fläche erstellen, ohne die Fläche zuerst aufteilen zu müssen.

Mithilfe der folgenden Fläche wird gezeigt, wie Sie eine Verrundung entlang von Kanten einer Fläche erstellen können:

1. Klicken Sie auf Fläche-Registerkarte > Fertigung-Gruppe > Volumenverrundung.
2. Füllen Sie das Verrundungsfläche-Dialogfeld wie zuvor beschrieben aus.
3. Wählen Sie die Flächen aus.
4. Wählen Sie die Option Verrundung an Kanten aus.
5. Stellen Sie sicher, dass die Flächennormalen in die richtigen Richtungen weisen. Weitere Informationen zu Flächennormalen finden Sie unter Dialogfeld Verrundungsfläche.

   Die einzelne Fläche wird als zwei Flächen an der Kante behandelt.

6. Klicken Sie auf OK, um die Verrundungsspuren zu berechnen, das Dialogfeld Verrundung zu entfernen und das Dialogfeld Verrundungsspur wählen anzuzeigen.

   Die Verrundungsspuren verlaufen entlang der Kanten der Fläche .

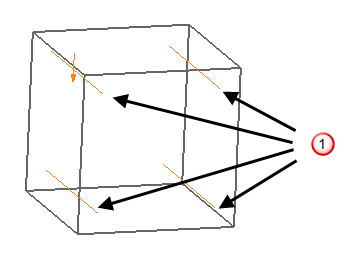

   Das Beispiel unten zeigt vier Verrundungsspuren.



7. Verwenden Sie das Verrundungsspur wählen-Dialogfeld, um mit dem Erstellen von Verrundungen fortzufahren.



Anmerkung: Beim Erstellen der Verrundungen entlang der Kanten einer Fläche wird die Fläche an der entsprechenden Verrundungsspur aufgeteilt, auch wenn Sie die Spur für die Verrundung nicht auswählen.
