Netz verfeinern

Verwenden Sie die Option Verfeinern, um die Dichte der Dreiecke im Netz zu erhöhen, indem Sie jedes Dreieck in vier neue Dreiecke aufteilen.

Die Dreiecke werden verfeinert, indem die ursprünglichen Dreiecke gebogen werden, um ein glattes Netz zu erstellen. Sie können das Netz durch Nutzung eines ausgewählten Bereiches oder des gesamten Netzes verfeinern. Dies hilft die Glattheit des Netzes zu verbessern. Es kann außerdem hilfreich sein für sich anschließende Vorgänge (beispielsweise Aufwickeln), die zu einem besseren Ergebnis bei einem Netz mit hoher Dichte führen.

So verfeinern Sie ein Netz

1. Wählen Sie ein Netz aus.

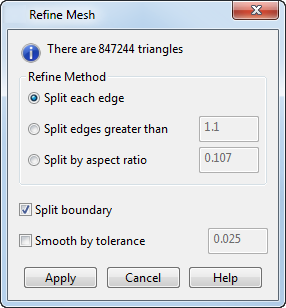

2. Klicken Sie auf Netz-Werkzeuge-Registerkarte > Dreiecke-Gruppe > Verfeinern, um das Dialogfeld Netz verfeinern anzuzeigen. Die Anzahl an Dreiecken in der Auswahl oder in dem gesamten Netz wird angezeigt. Sie können die Auswahl ändern, solange der Dialog geöffnet ist. Verwenden Sie dieses Dialogfeld, um festzulegen, welches Verfahren verwendet werden soll, um die Dreiecke des Netzes zu verfeinern:



3. Wählen Sie die Methode Netz verfeinern, um die Scheitelpunkte der neuen Dreiecke zu berechnen:
   • Wählen Sie Alle Kante splitten aus, um jedes Dreieck in vier neue Dreiecke zu unterteilen, indem neue Scheitelpunkte in der Mitte jeder Kante eingefügt werden.
   • Wählen Sie Kantenlänge aus, um die Dreiecke zu unterteilen, indem Sie einen neuen Scheitelpunkt in der Mitte einer Kante einfügen, wenn die Länge der Kante größer ist als der angegebene Wert.
   • Wählen Sie Seitenverhältnis aus, um die Dreiecke mit einem Seitenverhältniswert, der unter dem angegebenen Wert liegt, zu unterteilen. Das Seitenverhältnis ist das Verhältnis der Höhe des Dreiecks, geteilt durch die Länge der Kante.
4. Wählen Sie Außenkanten splitten aus, um anzugeben, dass die Dreiecke an der Grenzlinien-Kante geändert werden sollen. In den folgenden Beispielen wird der Effekt dieser Option dargestellt.

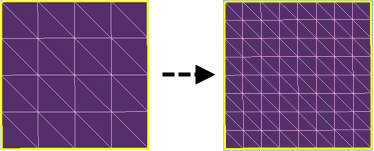

   Außenkanten splitten abgewählt:

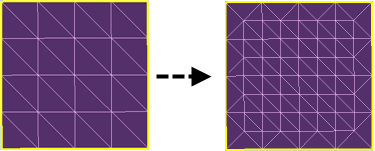

   Außenkanten splitten ausgewählt:



5. Wählen Sie Glättungstoleranz aus, um das verfeinerte Netz zu glätten, indem Sie die Dreiecke biegen. Geben Sie einen Wert für die Toleranz ein. Je höher die Toleranz, desto stärker kann die gebogene Verfeinerung sein, was zu einem weniger facettierten Modell führt. Die Scheitelpunkte der Dreiecke werden auf dem gebogenen Dreieck berechnet, wenn die Abweichung zwischen dem gebogenen und dem flachen Dreieck kleiner ist als die angegebene Toleranz.

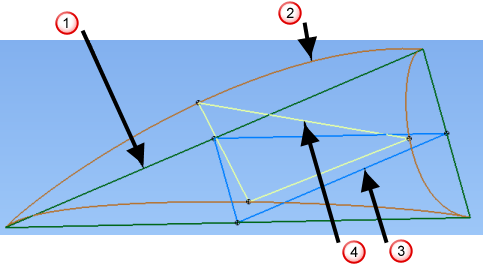

   Ursprüngliches Dreieck

   Gebogenes Dreieck

   Neues Dreieck, auf dem ursprünglichen Dreieck berechnet

   Neues Dreieck, auf dem gebogenen Dreieck berechnet

6. Klicken Sie auf eine der folgenden Optionen:
   • Ausführen, um das Netz zu verfeinern, ohne den Dialog zu schließen. Falls erforderlich, können Sie das Netz weiter verfeinern.
   • Abbrechen, um den Dialog zu schließen.
