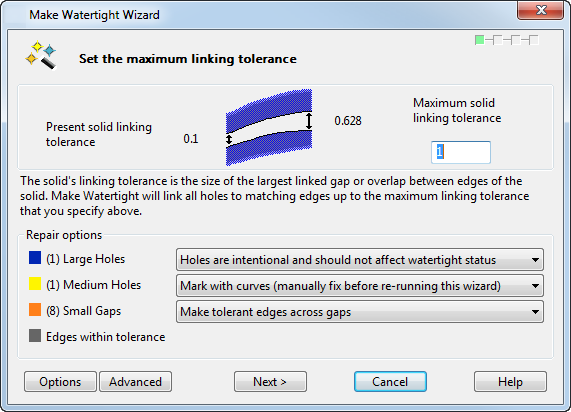

Auf dieser Seite können Sie die maximale Toleranz des Versiegeln-Vorgangs festlegen.
Derzeit im Volumenmodell verwendete Verbindungstoleranz – Dies ist die letzte Toleranz, mit der das Volumenmodell verbunden wurde.
Maximale Verbindungstoleranz für Volumenmodell – Die vorgegebene maximale Toleranz entspricht der Größe der größten kleinen Lücke.
Reparatur-Optionen
In diesem Abschnitt wird die Anzahl der großen Löcher, mittelgroßen Löcher und kleinen Lücken im Modell angegeben. Sie können entweder die vorgegebenen Vorgänge übernehmen oder eine Option aus der entsprechenden Dropdown-Liste auswählen:
- Große Löcher – Große Löcher werden im Modell blau hervorgehoben. Ein großes Loch ist ein Loch, das größer ist als die 100-fache anfängliche Volumenmodell-Toleranz.
Die in der Dropdown-Liste Große Löcher verfügbaren Optionen lauten:
- Mittelgroße Löcher – Mittelgroße Löscher werden im Modell gelb hervorgehoben. Ein mittelgroßes Loch ist ein Loch, das größer ist als die 10-fache anfängliche Volumenmodell-Toleranz, aber kleiner als die 100-fache anfängliche Volumenmodell-Toleranz.
Die in der Dropdown-Liste Mittelgroße Löcher verfügbaren Optionen lauten:
- Kleine Lücken – Kleine Lücken werden im Modell orange hervorgehoben. Eine kleine Lücke ist eine Lücke, die über der anfänglichen Volumenmodell-Toleranz, aber unter der 10-fachen anfänglichen Volumenmodell-Toleranz liegt.
Die in der Dropdown-Liste Kleine Lücken verfügbaren Optionen lauten:
- Kanten innerhalb Toleranz – Zeigt die vorgabemäßige Farbe für Richtungssinn für Kanten innerhalb der Toleranz an.
Optionen – Klicken Sie auf diese Schaltfläche, um das Dialogfeld Grenzen für Bohrungseinordnung festlegen zu öffnen.
Erweitert – Klicken Sie auf diese Schaltfläche, um zur Seite Repariere Lücken im Volumenmodell zu gelangen, auf der Sie bestimmte Werte in den Optionen zum Füllen von Löchern angeben können.
Weiter – Wenn Sie diese Option auswählen und das Volumenmodell wasserdicht ist, wird die Seite Bestehende Flächenverknüpfungen im Volumenmodell ausbessern angezeigt. In allen anderen Fällen wird eine Zusammenfassung des Volumenmodells auf der Seite Volumenstatus nachprüfen angezeigt.
