Erstellen Sie eine Beziehung, indem Sie eine sekundäre Komponente über eine primäre Komponente ziehen, um Verknüpfungspunkte anzuzeigen. Wenn die erforderliche Verknüpfung angezeigt wird, lassen Sie die sekundäre Komponente los, um die Beziehung zu erstellen.
Zum Beispiel:
- Wählen Sie die Komponente aus, die als sekundäre Komponente dienen soll. Bewegen Sie den Cursor auf die Komponente, um die Ebenen- und Achsenverknüpfungen anzuzeigen, was durch Pfeile angegeben wird.
Anmerkung: Zum Anzeigen von Punktverknüpfungen klicken Sie erneut auf die Komponente und bewegen den Cursor auf die Komponente, um die Punktverknüpfungen zu markieren.

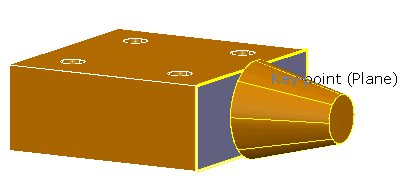

In diesem Beispiel wird die obere Fläche hervorgehoben, und ein Pfeil kennzeichnet eine Ebenenverknüpfung:

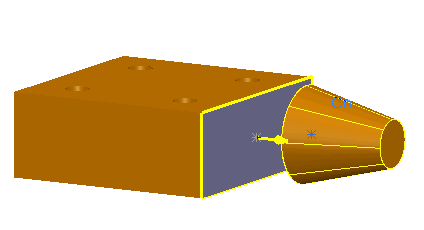

- Klicken und ziehen Sie die Verknüpfung in Richtung der primären Komponente. Die Verknüpfungen auf der primären Komponente werden angezeigt:
- Lassen Sie die sekundäre Verknüpfung über der gewünschten Verknüpfung auf der primären Komponente los:
In diesem Beispiel wird eine Ebene-zu-Ebene-Beziehung zwischen der sekundären und primären Komponente erstellt. Die neue Beziehung wird dem Baugruppenbaum hinzugefügt.
Wenn Sie die Maustaste abseits der primären Komponente loslassen, wird keine Beziehung erstellt, und die sekundäre Komponente kehrt zu ihrer ursprünglichen Ausrichtung zurück.
