Rotationsprofil erstellen

Verwenden Sie die Option Rotationsprofil, um gedrehte Profile von Modellen in PowerShape zu erstellen. Damit wird die Drehfunktion in PowerMill unterstützt.

So erstellen Sie ein Rotationsprofil

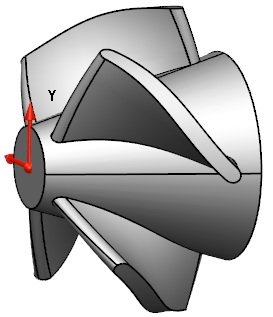

1. Wählen Sie das Modell aus, aus dem das Rotationsprofil erstellt werden soll. Beispiel:



2. Klicken Sie auf Drahtmodell-Registerkarte > Von der Auswahl-Gruppe > Rotationsprofil.

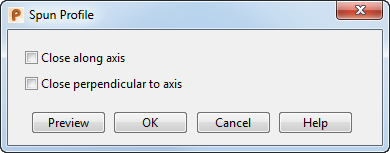

   Das Dialogfeld Rotationsprofil wird geöffnet:

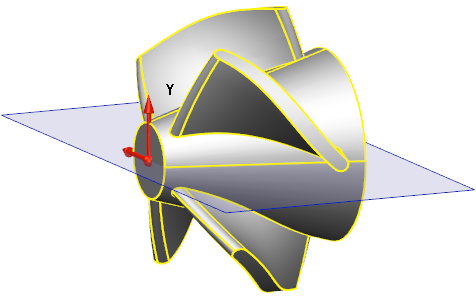

   Die Hauptebene, um die das Modell gedreht wird, wird angezeigt:



   In diesem Beispiel lautet die Hauptebene Z.

   Sie können die Hauptebene, um die das Modell rotiert wird, beliebig ändern und jede Achse einer lokalen oder globalen Arbeitsebene dafür auswählen. Zudem können Sie sich mehrmals eine Vorschau des entstehenden Profils anzeigen lassen.

3. Machen Sie X zur Hauptebene und klicken Sie auf Vorschau, um eine Vorschau des Rotationsprofils anzuzeigen:

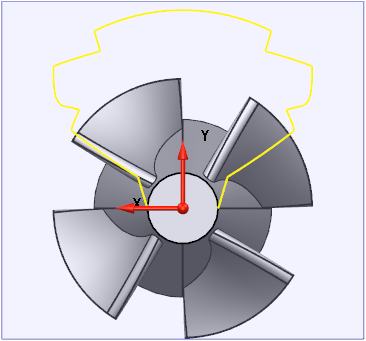

   Die Rotationsprofilkurve wird gelb dargestellt.

4. Falls erforderlich, wählen Sie die Art und Weise aus, in der das Rotationsprofil geschlossen wird. Verwenden Sie dazu eine der folgenden Optionen:
   • Schließen entlang der Achse – Schließen der Kurve entlang der Achse der Hauptebene:



   • Senkrechte zur Achse schließen – Schließen der Kurve senkrecht zur Achse der Hauptebene:



   • Wählen Sie beide Optionen aus, um die Kurve sowohl entlang der wie auch senkrecht zur Achse zu schließen:


5. Klicken Sie auf OK, um die Änderungen zu übernehmen und das Dialogfeld zu schließen, oder klicken Sie auf Abbrechen, um nicht ausgeführte Änderungen abzubrechen und das Dialogfeld zu schließen.
