Messen von Entformungswinkeln

So messen Sie den Entformungswinkel von Flächen- und Volumenmodell-Punkten

1. Klicken Sie in der Statusleiste auf die Schaltfläche Rechner .
2. Klicken Sie auf die Schaltfläche Formschräge messen .

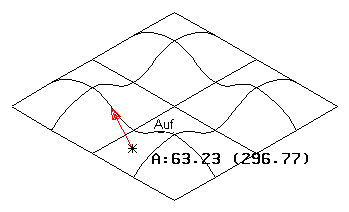

3. Positionieren Sie den Cursor auf einer Fläche oder einem Volumenmodell. Der Neben-Entformungswinkel wird mit dem Haupt-Entformungswinkel in Klammern angezeigt. Ein Pfeil für die Flächennormale der Position wird ebenfalls erstellt.



   Vorgabemäßig werden nur Entformungswinkel von Positionen auf den Flächenkurven gemessen. Sie können den Entformungswinkel von Positionen innerhalb eines Flächenfelds messen, indem Sie die UMSCHALTTASTE gedrückt halten. Der Entformungswinkel wird von der Hauptebene zur Normalen des Punkts auf der Fläche unter dem Cursor gemessen.

4. Klicken Sie auf die Position auf der Fläche, um den Entformungswinkel in das Feld für Ausdrücke einzugeben.
