Option Einheiten und Toleranzen

Verwenden Sie die Seite Einheiten und Toleranzen des Dialogfelds Optionen, um die Längen- und Winkeleinheiten sowie die Vorgabewerte für die Toleranz des aktiven Modells zu definieren.

1. Klicken Sie auf Datei-Registerkarte > Optionen > Anwendungsoptionen > Allgemein > Einheiten und Toleranzen.
2. Legen Sie die Einheiten- und Toleranzeinstellungen anhand der folgenden Optionen fest:

• Standard – Wählen Sie einen Standard für das aktive Modell aus der Dropdown-Liste aus. Sie können Folgendes auswählen:
  • ANSI
  • BDC
  • BSI
  • DIN
  • ISO
  • JITS
  • USDD.

  Alle Modelle enthalten Standardinformationen. Der Systemadministrator richtet die Vorgaben für jede Installation ein. Steuert den Standard, der von allen neuen Modellen verwendet wird.

  Informationen zum Ändern der Zeichnungsstandards für alle Modelle finden Sie unter Ändern des Zeichnungsstandards.

• Länge – Wählen Sie die Längeneinheiten für das aktive Modell aus der Dropdown-Liste aus. Folgende Optionen stehen zur Verfügung:
  • mm (Millimeter)
  • Zoll
  • Tausendstel (0,001 Zoll)
• Winkel – Wählen Sie die Winkeleinheiten für das aktive Modell aus der Dropdown-Liste aus. Folgende Optionen stehen zur Verfügung:
  • Grad
  • Minuten
  • seconds
  • Radianten
• Volumen – Wählen Sie die Volumeneinheiten für das aktive Modell aus der Dropdown-Liste aus. Folgende Optionen stehen zur Verfügung:
  • Zentiliter
  • Liter
  • mm3
  • cm3
  • m3
  • Gallonen (UK)
  • Gallonen (US, flüssig)
  • Gallonen (US, trocken)
  • Unzen (UK, flüssig)
  • Unzen (US, flüssig)
  • Kubikzoll
• Allgemeintoleranz – Geben Sie einen Wert ein, um die vorgegebene Toleranz festzulegen. Diese Option wirkt sich auf alle Konstruktionen aus, die keine bestimmte Toleranz aufweisen. Diese Toleranz wird auch im Textfeld Tol in der Statusleiste angezeigt.

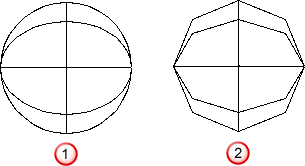

• Zeichnungstoleranz – Geben Sie einen Wert für die Toleranz ein, die für Zeichnungsobjekte verwendet werden soll. Wenn Sie ein Objekt zeichnen, können Sie mit dieser Toleranz die Glattheit des Objekts ändern.



  Zeichnungstoleranz = 0,1

  Zeichnungstoleranz = 10

Toleranzen für Trimmbereich-Editor

• Winkeltoleranz – Geben Sie einen Wert für die Toleranz ein, die beim Stutzen von Flächen verwendet werden soll.

Unstetigkeitstoleranzen zu Flächen

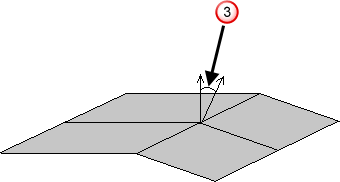

• Winkeltoleranz – Geben Sie einen Wert für die Toleranz ein, die bei der Entscheidung verwendet werden soll, ob eine Fläche Unstetigkeiten in der Normalenrichtung enthält. Diese Toleranz wird mit dem Winkel zwischen zwei Normalen an einem Punkt auf einer Fläche verglichen .



  Wenn der Winkel größer ist als die Winkeltoleranz, ist die Fläche an diesem Punkt unstetig.

• Unterschiede zwischen Anwender- und Modelloptionen darstellen – Wenn diese Option ausgewählt ist, gilt Folgendes:
  • Optionen, die für alle Modelle gelten, werden kursiv angezeigt.
  • Optionen, die für das aktuelle Modell gelten, werden in der vorgegebenen Schriftart angezeigt.

  Wenn diese Option abgewählt ist, werden alle Optionen in der vorgegebenen Schriftart angezeigt, damit sie leichter lesbar sind.
